GB54B הוא כלי התקנה פנאומטי למחברים עיוורים.
GB54B הוא כלי התקנה פנאומטי למחברים עיוורים.

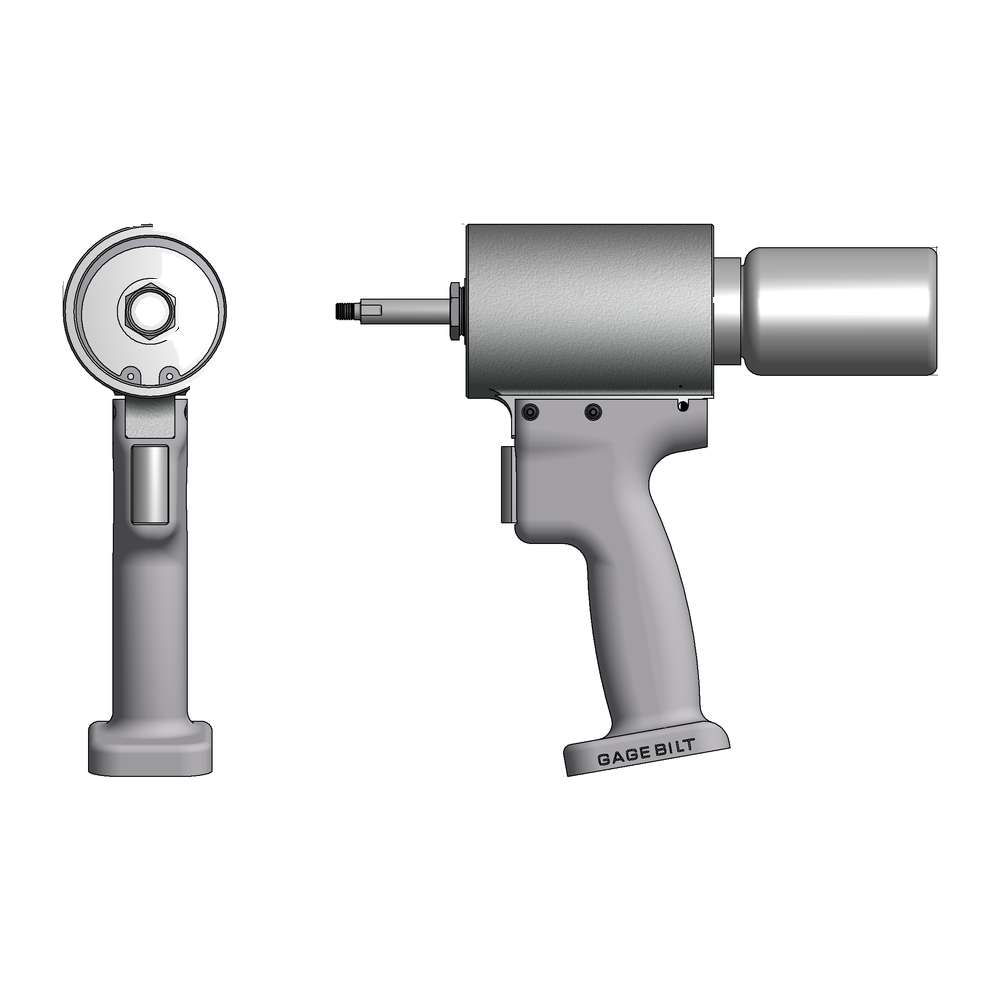

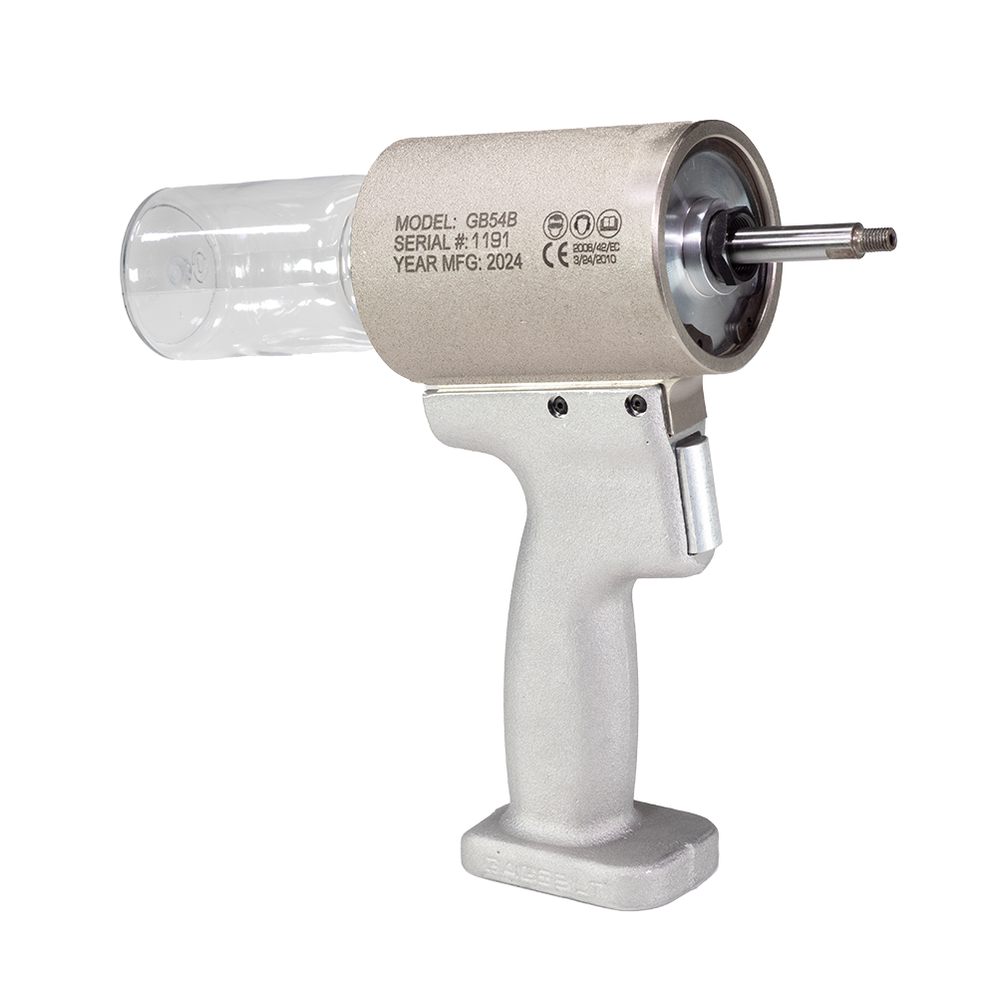

ה-GB54B הוא כלי התקנה פנאומטי, המיועד להתקנה יעילה של מחברים עיוורים. הוא מתאים למחברי אלומיניום בקוטר עד 5/32 אינץ', ולמחברים מכל חומר בקוטר עד 1/8 אינץ'. משקלו 1.8 ליברות (0.82 ק"ג), וניתן להפעילו בכל תנוחה.
בקבוק האיסוף קולט את פיני המשיכה המשומשים לצורך בקרת FOD. גובה הכלי 8.36" (212.3 מ"מ), מהלך העבודה שלו 0.740" (18.8 מ"מ), והוא מפתח כוח משיכה מזערי של 700 ליברות (3.11 קילו-ניוטון) בלחץ 90 PSI (6.2 בר). לחץ העבודה הוא 90-100 PSI (6.2-6.9 בר).
| Weight (משקל) | 1.8 ליברות. (0.82 ק”ג) |
|---|---|
| Rated Pull Load (כוח משיכה נקוב) | 700 ליברות. (3.11 קילו-ניוטון) |
| Stroke (מהלך) | 0.740” (18.8 מ”מ) |
| Width (רוחב) | 7.13 (181.1 מ”מ) |
| Noise Level (רמת רעש) | 81.5 dB(A) |
| Warranty (אחריות) | 1 year (שנה אחת) |
| DIA. (קוטר) | STRAIGHT |
|---|---|
| 3/32 | 3C-54-43 |
| 1/8 | 4C-54-43 |
| DIA. (קוטר) | STRAIGHT |
|---|---|
| 3/32 | 3A-54-43 |
| 1/8 | 4A-54-43 |
| DIA. (קוטר) | STRAIGHT |
|---|---|
| 1/8 | SMLS04-54-43 |
| DIA. (קוטר) | STRAIGHT |
|---|---|
| 3/32 | 3N-54-43 |
| 1/8 1 | 4N-54-43 |
| DIA. (קוטר) | STRAIGHT |
|---|---|
| 3/32 | 3N-54-43 |
| 1/8 | 4CEA-54-43 |
| DIA. (קוטר) | STRAIGHT |
|---|---|
| 3/32 | 3N-54-43 |
| 1/8 | 4CES-54-43 |
| DIA. (קוטר) | STRAIGHT |
|---|---|
| 3/32 | 3C-54-43 |
| 1/8 | 4C-54-43 |
| DIA. (קוטר) | STRAIGHT |
|---|---|
| 1/8 | 3A-54-43 |
| 5/32 | 4A-54-43 |
| GB54B installs the listed fasteners (הכלי Gage Bilt GB54B מתאים להתקנת המחברים המפורטים לעיל.) | |
|---|---|
| 1) ALUMINUM & STEEL ONLY (1) מתאים לאלומיניום ולפלדה בלבד.) | |
| *ALL COUNTERSUNK 'C' NOSE ASSEMBLIES MAY BE USED TO INSTALL BOTH UNIVERSAL & COUNTERSUNK HEAD RIVETS (* כל ראשי הסמרור השקועים מסדרת C מתאימים להתקנת מסמרות בעלות ראש אוניברסלי או ראש שקוע.) | |
| NOTE : THE LAST 2 DIGITS OF THE NOSE ASSEMBLY REPRESENTS THE LENGTH THE NOSE ASSY EXTENDS FROM THE TOOL I.E. -20 = 2.0 INCHES (הערה: 2 הספרות האחרונות בדגם ראש הסמרור מציינות את אורך הבליטה שלו מהכלי. לדוגמה, –20 מציין 2.0 אינץ'.) |
צוות חדי טכנולוגיות ישמח לסייע בבחירת התצורה המתאימה, באימות דרישות היישום ובקבלת מידע מקצועי על כלי סמרור פנאומטי Gage Bilt GB54B.
