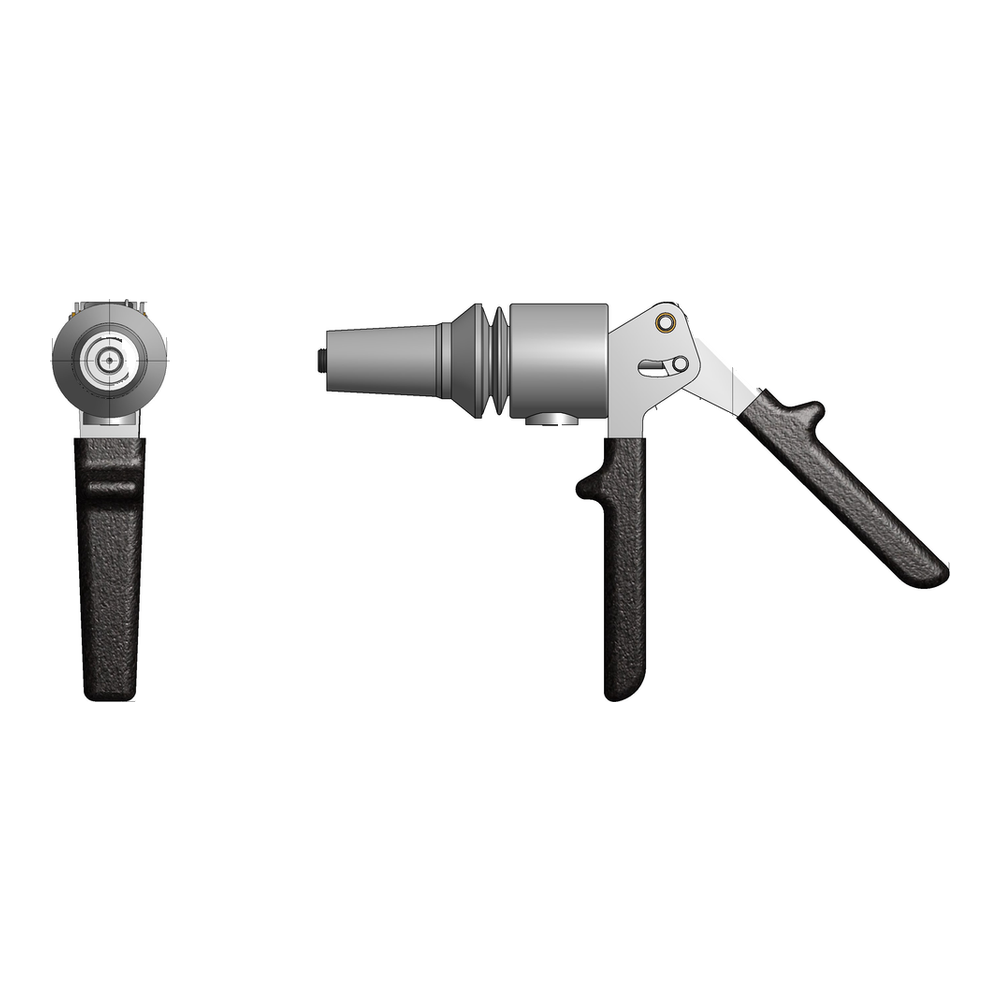

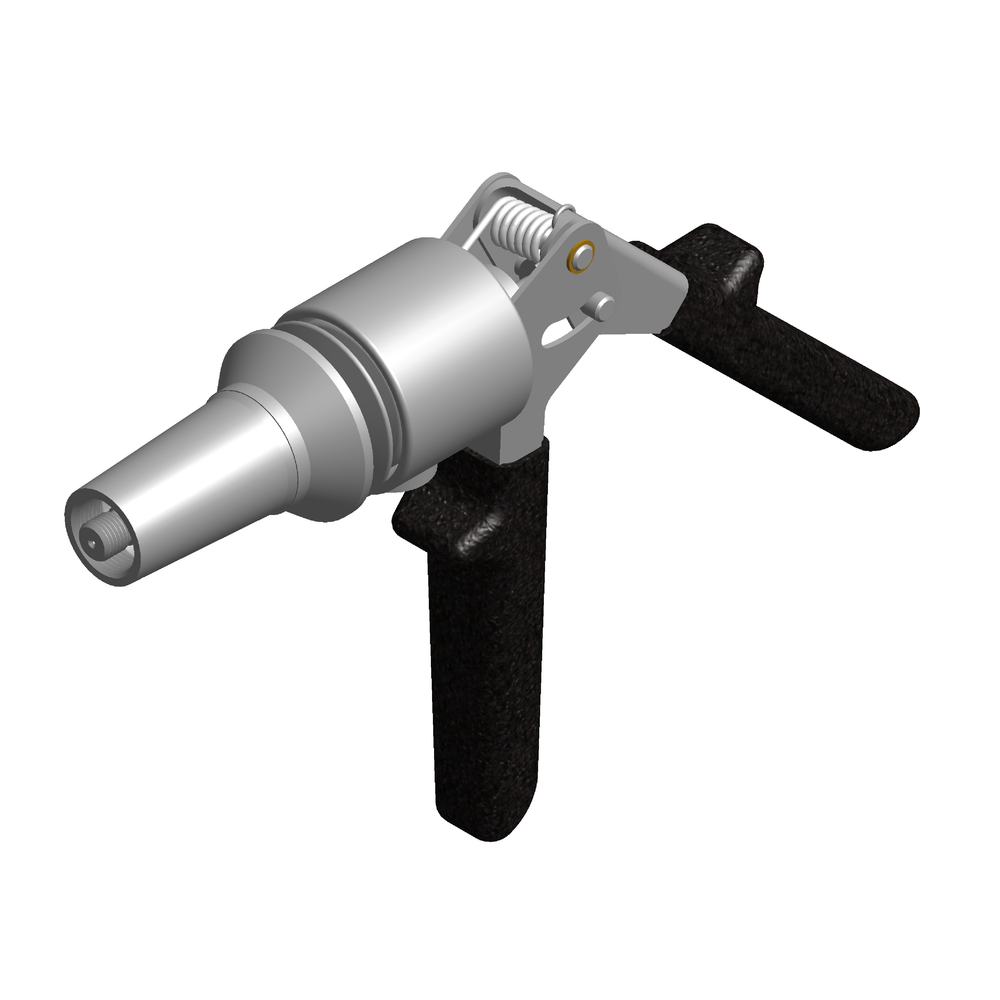

GB456A הוא מסמרר הידראולי ידני למחברי CherryMax, HuckMax ו-AllMax בקטרים 1/8", 5/32", 3/16" ו-1/4" ובכל סוגי החומר.
GB456A הוא מסמרר הידראולי ידני למחברי CherryMax, HuckMax ו-AllMax בקטרים 1/8", 5/32", 3/16" ו-1/4" ובכל סוגי החומר.
ה-GB456A מיועד להתקנת מסמרות עיוורות לתעופה בקוטר 1/8-1/4 אינץ' בכל סוגי החומרים, ובהן CHERRYMAX, HUCKMAX ו-ALLMAX.
משקלו 20.5 אונקיות (0.58 ק"ג), ומידותיו ללא ראש משיכה הן 6.25" גובה, 6" אורך ו-1.75" רוחב. המהלך המרבי הוא 0.625" (15.88 מ"מ), וכוח המשיכה הנקוב המינימלי הוא 3,500 ליברות (15.6 קילו-ניוטון).
| Weight (משקל) | 20.5 ounces (0.58 ק”ג) |
|---|---|
| Rated Pull Load (כוח משיכה נקוב) | 3,500 ליברות. max |
| Stroke (מהלך) | 0.565" 1 4.35 מ”מ) |
| Height (גובה) | 6 1/4" high |
| Width (רוחב) | 1 3/4" |
| Warranty (אחריות) | 1 year (שנה אחת) |
| FASTENER (מחבר) | DIA. (קוטר) | STRAIGHT (ישר) | RIGHT ANGLE (זווית ישרה) | OFFSET (זוויתי) |
|---|---|---|---|---|
| CHERRYMAX, CHERRYMAX 'AB' ,MBC LOCK CREATOR BACR15FR/FP, BACR15GF/GK | 1/8 5/32 3/16 | 456MAX-701-17 1 456MAX-704-35 1 456MAX-749-35 1,3 | 456MAX-704-54RA 1,2 | 456MAX-704-43OS 1 |
| NUT PLATE RIVET SMS20600 SERIES CCR244/264/274 MS/9SP/PT BACR15CC/CF/DA/DR | 3/32 1/8 5/32 3/16 | 3C-715B-43 4 4C-715B-43 4 5C-715B-43 4 6C-715B-43 4 | 3C-704-54RA 2 4C-704-54RA 2 5C-704-54RA 2 6C-704-54RA 2 | 3C-704A-40OS 4C-704A-40OS 5C-704A-40OS 6C-704A-40OS |
| "A" CODE NAS1398A, NAS1399A NAS1738A, NAS1739A | 3/32 1/8 5/32 3/16 | 3A-715B-43 4 4A-715B-43 4 5A-715B-43 4 6A-715B-43 4 | 3A-704-54RA 2 4A-704-54RA 2 5A-704-54RA 2 6A-704-54RA 2 | 3A-704A-40OS 4A-704A-40OS 5A-704A-40OS 6A-704A-40OS |
| GROUND STUD M83454 & BACS53B (פיני הארקה) | 8/32 10/32 | GS8-715B-43 4 GS10-715B-43 4 | ||
| GB456A installs the listed fasteners | ||||
| 1) INSTALLS 1/8", 5/32" AND 3/16" DIAMETERS. (מיועד להתקנת הקטרים 1/8", 5/32", 3/16".) | ||||
| 2) RIGHT ANGLE NOSE ASSEMBLIES MAY REQUIRE MORE THAN ONE PULL. (ייתכן שיידרשו כמה מחזורי משיכה.) | ||||
| 3) FRONT END EJECTING NOSE ASSEMBLY. | ||||
| 4) REQUIRES 704001 ADAPTER. (נדרש מתאם 704001.) | ||||
| NOTE : THE LAST 2 DIGITSOF THE NOSE ASSEMBLY REPRESENTS THE LENGTH THE NOSE EXTENDS FROM THE TOOL I.E. -20 = 2.0 INCHES (שתי הספרות האחרונות במק"ט מכלול האף מציינות את אורך הבליטה שלו מהכלי; הדוגמה המספרית מופיעה בהערה בטבלה.) | ||||
