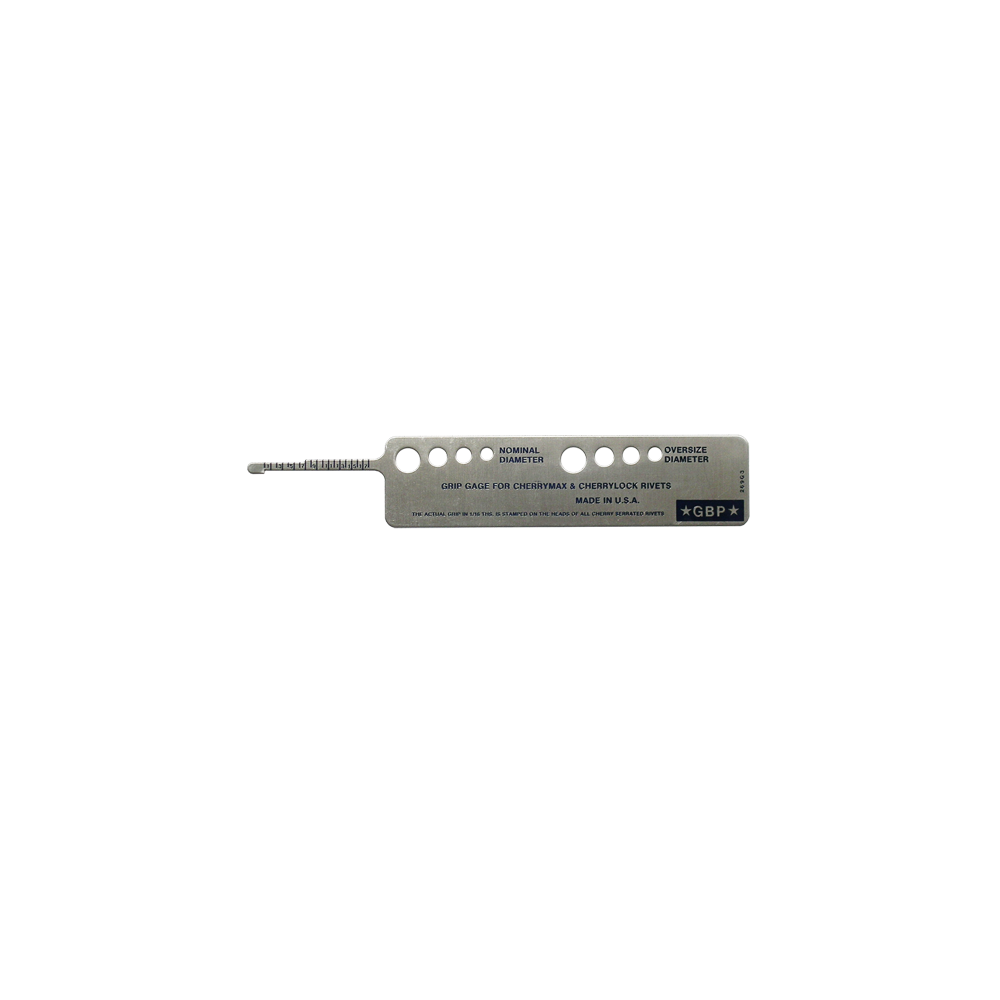

מד האחיזה 269G3 משמש למדידת טווחי האחיזה של מחברים בהתאם לטבלת המוצר.
מד האחיזה 269G3 משמש למדידת טווחי האחיזה של מחברים בהתאם לטבלת המוצר. הוא מתאים, בין היתר, למחברי CHERRYMAX (CR3XXX-DD-GG, CR4XXX-DD-GG), למחברי CHERRYLOCK (CR2XXX-DD-GG), למחברי CHERRY 1900 (CR1919-DD-GG, CR1921-DD-GG), למסמרות עיוורות לפלטות עיגון (CR9XXX-DD-GG, CCR2X4-DD-GG) ולמחברי Lockbolt מסוג גזירה.
| GRIP CODE (קוד אחיזה) | GRIP RANGE (STRUCTURE THICKNESS) (טווח אחיזה (עובי המבנה)) | |
|---|---|---|
| MIN. | MAX. . | |
| 1 | – | 0.062 |
| 2 | 0.062 | 0.125 |
| 3 | 0.125 | 0.187 |
| 4 | 0.187 | 0.250 |
| 5 | 0.250 | 0.312 |
| 6 | 0.312 | 0.375 |
| 7 | 0.375 | 0.437 |
| 8 | 0.437 | 0.500 |
| 9 | 0.500 | 0.562 |
| 10 | 0.562 | 0.625 |
| 11 | 0.625 | 0.687 |
| 12 | 0.687 | 0.750 |
| 13 | 0.750 | 0.812 |
| 14 | 0.812 | 0.875 |
| 15 | 0.875 | 0.937 |
| 16 | 0.937 | 1.000 |
| 17 | 1.000 | 1.062 |
| 18 | 1.062 | 1.125 |
| 19 | 1.125 | 1.187 |
| 20 | 1.187 | 1.250 |
| 21 | 1.250 | 1.312 |
| 22 | 1.312 | 1.375 |
| 23 | 1.375 | 1.437 |
צוות חדי טכנולוגיות ישמח לסייע בבחירת התצורה המתאימה, באימות דרישות היישום ובקבלת מידע מקצועי על מד בדיקה לסמרור Gage Bilt 269G3.
