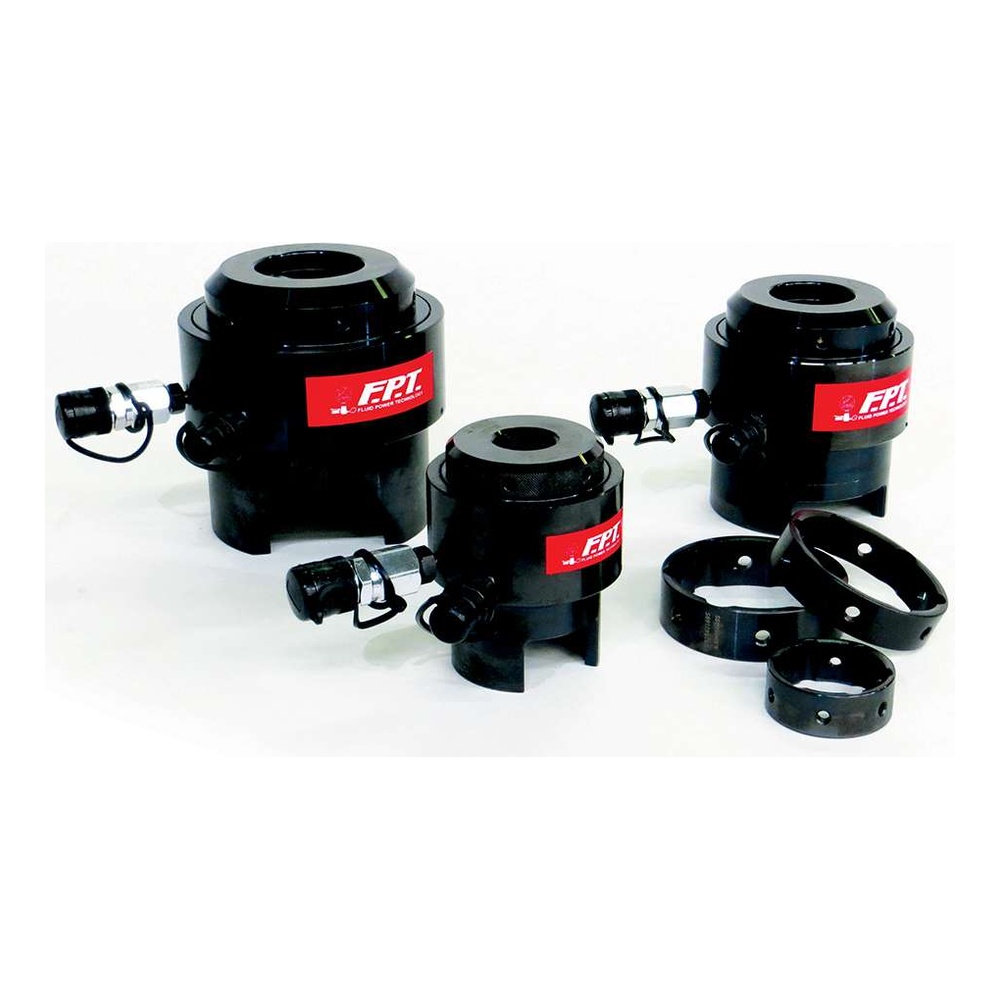

מותח ברגים הידראולי עליון מסדרת TTS, קומפקטי במיוחד, קל משקל ומתאים למגוון רחב של חיבורי אוגנים.

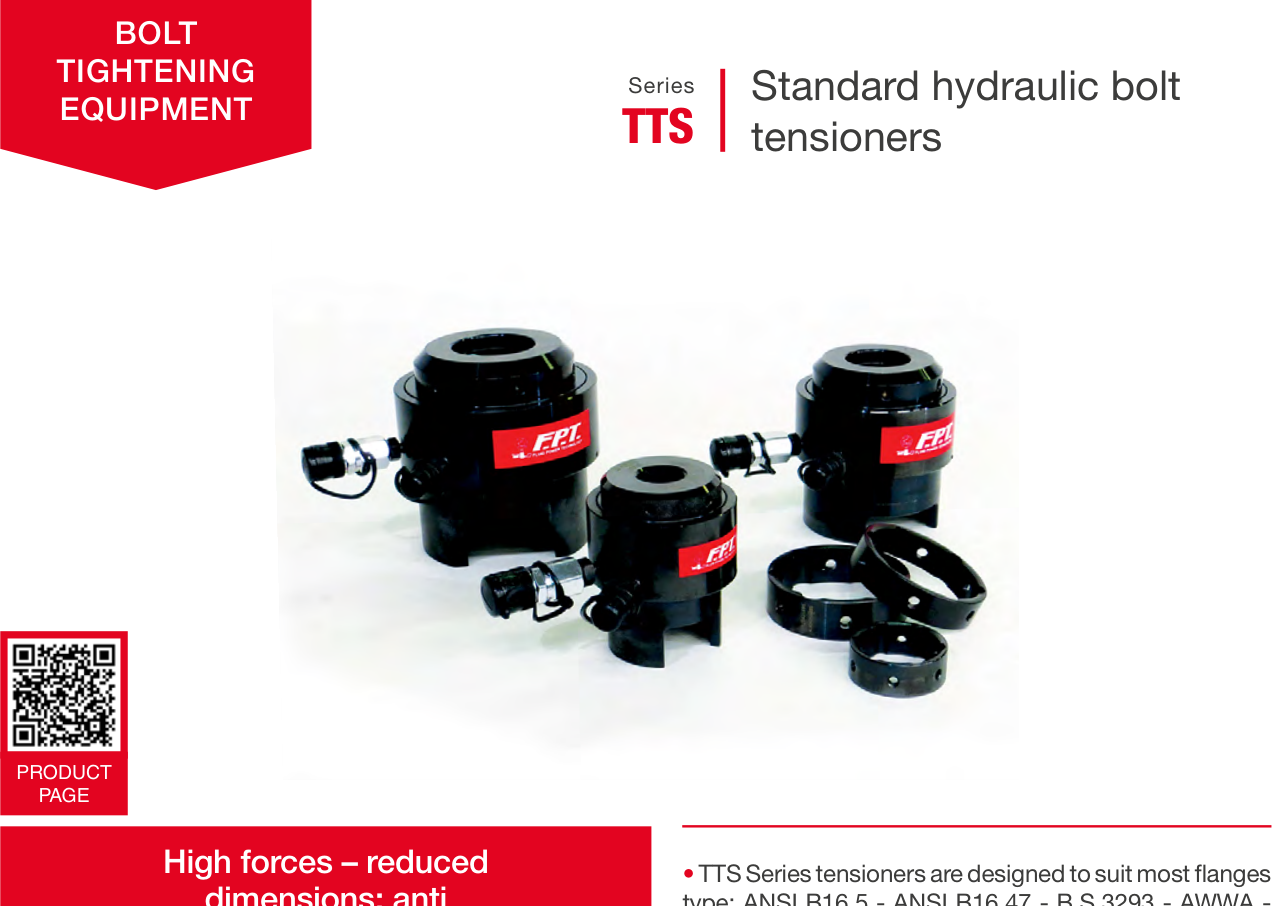

סדרת TTS היא קו הסטנדרט של מותחי ברגים הידראוליים עליונים מבית FPT – Fluid Power Technology. היא תוכננה להתאמה לסוגי אוגנים נפוצים רבים, עם שילוב של כוח גבוה וממדים מצומצמים במיוחד.
הקומפקטיות והמשקל הנמוך הופכים את הסדרה לפתרון רב-שימושי במיוחד כאשר מרחב ההתקנה מוגבל. המבנה מאפשר עבודה נוחה וגמישה במגוון רחב של יישומי הידוק.
לאילו יישומים מתאים מותח הברגים מסדרת TTS?
הסדרה מתאימה למגוון רחב של עבודות הידוק באוגנים, במיוחד כאשר נדרש כלי חזק, קומפקטי וקל משקל.
האם ניתן להשתמש בו עם סוגי הברגה שונים?
כן, הסדרה מכסה טווח רחב של הברגות אימפריאליות ומטריות, מ-3/4″ עד 4″ ומ-M20 עד M100.
מה היתרון של המבנה הקומפקטי?
המבנה הקומפקטי מאפשר עבודה במקומות עם מרחב התקנה מצומצם ומקל על ההרכבה והפירוק.
האם ניתן להזמין פתרון מותאם אישית?
כן, נשמח לסייע בהתאמה לפי דרישות הלקוח, כולל מידות וגיאומטריות ייעודיות.
| דגם | ערכות אימפריאליות | מתאם | ערכות מטריות | מתאם | כוח ק”נ | כוח טון | שטח הידראולי in2 | שטח הידראולי מ”מ2 | מהלך מ”מ | משקל ק”ג | מידות A | מידות B | מידות C | מידות D | מידות E | מידות F | מידות G (מינ’) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TTS | 3/4” to 4” (M20-M100) | 236 kN – | 2,820 kN | Stroke 10 – | 15 mm | ||||||||||||
| TTS1 | 3/4″-10 UNC | 1.KI30,410UNC | M20x2.5 | 1.KM.020025 | 2 | 16 | 75 | 52 | 44.50 | ||||||||
| 7/8″-9 UNC | 1.KI70,809UNC | M22x2.5 | 1.KM.022025 | 1.9 | 22 | 79 | 58 | 50.50 | |||||||||
| TTS1 | 1″-8 UN | 1.KI100,008UN | M24x3 | 1.KM.024030 | 236.5 | 24.1 | 2.44 | 1576.46 | 10 | 73 | 64 | 45 | |||||
| 1,1/8″-8 UN | 1.KI110,808UN | M27x3 | 1.KM.027030 | 1.8 | 23 | 81 | 62 | 55 | |||||||||
| 1,1/8″-8 UN | 2.KI110,808UN | M27x3 | 2.KM.027030 | 1.8 | 24 | 81 | 68 | 61 | |||||||||
| – | – | M30x3.5 | 2.KM.030035 | 4.6 | 25 | 104 | 75 | 64.50 | |||||||||
| TTS2 | 1,1/4″-8 UN | 2.KI110,408UN | M33x3.5 | 2.KM.033035 | 459.5 | 46.8 | 4.75 | 3063.05 | 15 | 4.5 | 101 | 28 | 89 | 108 | 54 | 80 | 69.50 |
| 1,3/8″-8 UN | 2.KI130,808UN | M36x4 | 2.KM.036040 | 4.4 | 30 | 111 | 84 | 74.50 | |||||||||
| 1,1/2″-8 UN | 2.KI110,208UN | M39x4 | 2.KM.039040 | 4.2 | 33 | 114 | 88 | 79 | |||||||||
| 1,1/2″-8UN | 3.KI110,208UN | M39x4 | 3.KM.039040 | 7.7 | 34 | 106 | 95 | 82.50 | |||||||||
| 1,5/8″-8 UN | 3.KI150,808UN | M42x4.5 | 3.KM.042045 | 7.7 | 36 | 109 | 104 | 90 | |||||||||
| TTS3 | 1,3/4″-8 UN | 3.KI130,408UN | M45x4.5 | 3.KM.045045 | 831.3 | 84.7 | 8.59 | 5541.77 | 15 | 7.5 | 133 | 40 | 89 | 112 | 57 | 108 | 94.50 |
| 1,7/8″-8 UN | 3.KI170,808UN | M48x5 | 3.KM.048050 | 7.6 | 42 | 117 | 112 | 99.50 | |||||||||
| 2″-8 UN | 3.KI200,008UN | M52x5 | 3.KM.052050 | 7.5 | 48 | 118 | 116 | 104.50 | |||||||||
| 1,7/8″-8 UN | 4.KI170,808UN | M48x5 | 4.KM.048050 | 13.7 | 43 | 125 | 122 | 104.50 | |||||||||
| 2″-8 UN | 4.KI200,008UN | M52x5 | 4.KM.052050 | 13.2 | 45 | 128 | 123 | 108 | |||||||||
| TTS4 | 2,1/4″-8 UN | 4.KI210,408UN | M56x5.5 | 4.KM.056055 | 1345.5 | 137.2 | 13.90 | 8970.03 | 15 | 12.7 | 163 | 54 | 102 | 133 | 63 | 132 | 117.50 |
| – | – | M60x5.5 | 4.KM.060055 | 13.3 | 53 | 137 | 140 | 120.50 | |||||||||
| 2,1/2″-8 UN | 4.KI210,208UN | M64x6 | 4.KM.064060 | 13 | 57 | 141 | 146 | 128 | |||||||||
| 2,1/2″-8 UN | 5.KI210,208UN | M64x6 | 5.KM.064060 | 18.9 | 59 | 134 | 148 | 131 | |||||||||
| – | – | M68x6 | 5.KM.068060 | 19 | 62 | 137 | 154 | 135 | |||||||||
| TTS5 | 1927.3 | 196.5 | 19.91 | 12848.33 | 15 | 193 | 98 | 63 | |||||||||
| 2,3/4″-8 UN | 5.KI230,408UN | M72x6 | 5.KM.072060 | 18.2 | 68 | 140 | 158 | 141.50 | |||||||||
| 3″-8 UN | 5.KI300,008UN | M76x6 | 5.KM.076060 | 17.5 | 70 | 146 | 165 | 150.50 | |||||||||
| 3″-8 UN | 6.KI300,008UN | M76x6 | 6.KM.076060 | 34.3 | 75 | 160 | 170 | 153 | |||||||||
| – | – | M80x6 | 6.KM.080060 | 36.3 | 77 | 165 | 177 | 155 | |||||||||
| 3,1/4″-8 UN | 6.KI310,408UN | M85x6 | 6.KM.085060 | 34.3 | 77 | 170 | 182 | 164.50 | |||||||||
| TTS6 | 3,1/2″-8 UN | 6.KI310,208UN | M90x6 | 6.KM.090060 | 2819.9 | 287.5 | 29.14 | 18799.29 | 15 | 33 | 232 | 82 | 125 | 175 | 73 | 191 | 174.50 |
| 3,3/4″-8 UN | 6.KI330,408UN | M95x6 | 6.KM.095060 | 32.9 | 86 | 180 | 206 | 187.50 | |||||||||
| 4″-8 UN | 6.KI400,008UN | M100x6 | 6.KM.100060 | 32.9 | 95 | 185 | 216 | 198 |
צוות חדי טכנולוגיות ישמח לסייע בבחירת התצורה המתאימה, באימות דרישות היישום ובקבלת מידע מקצועי על מותח ברגים הידראולי עליון קומפקטי F.P.T. Series TTS.
