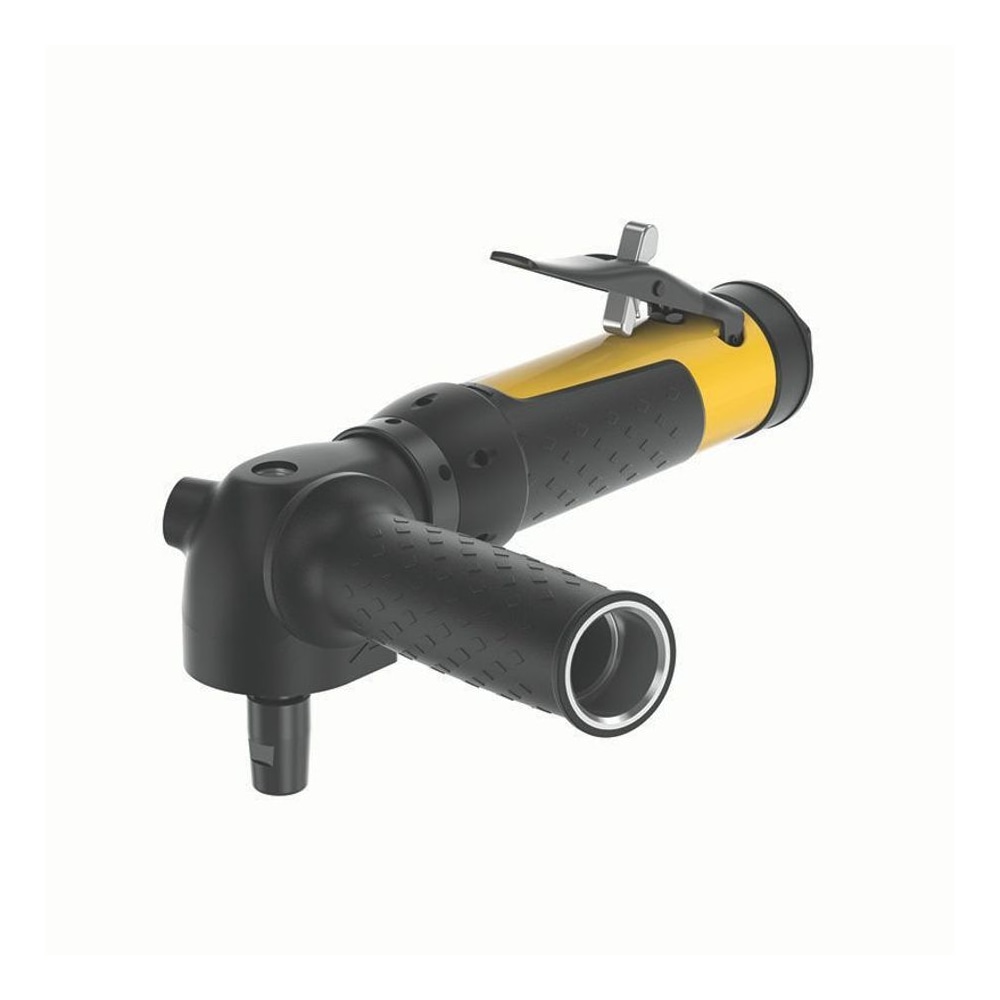

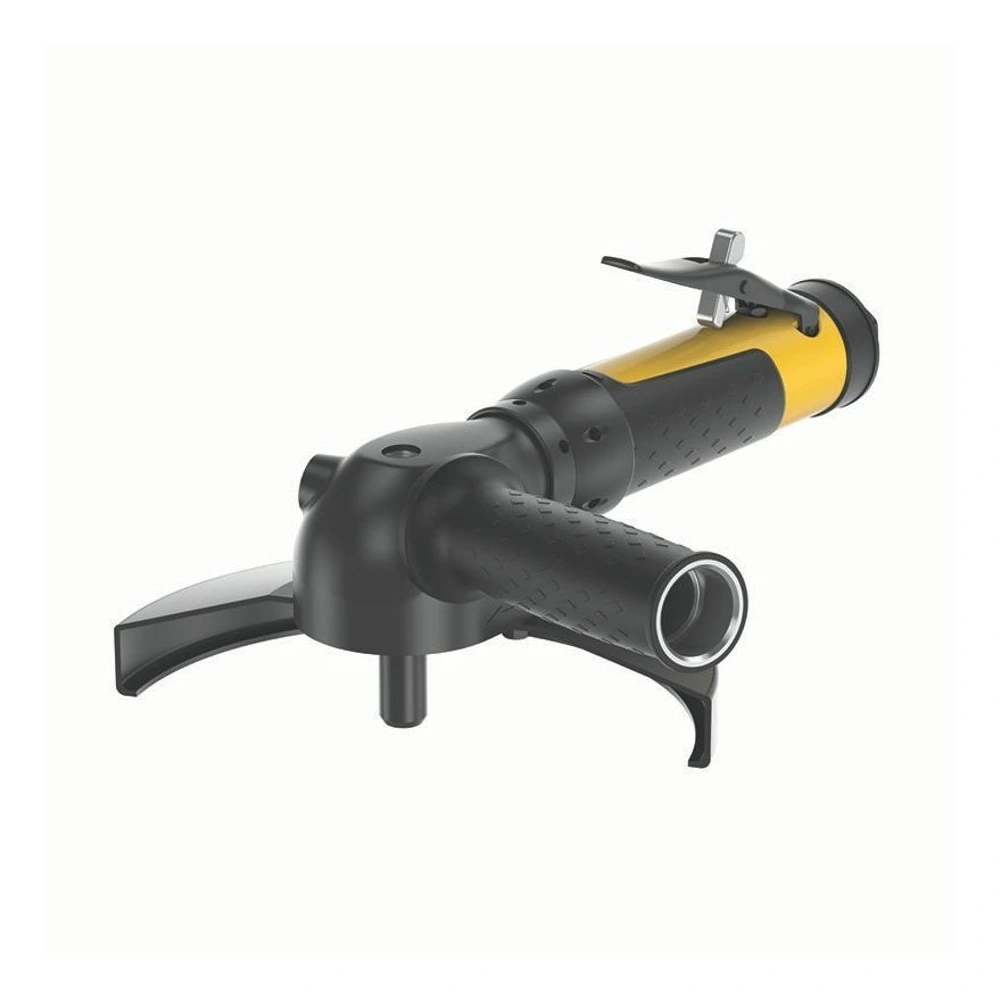

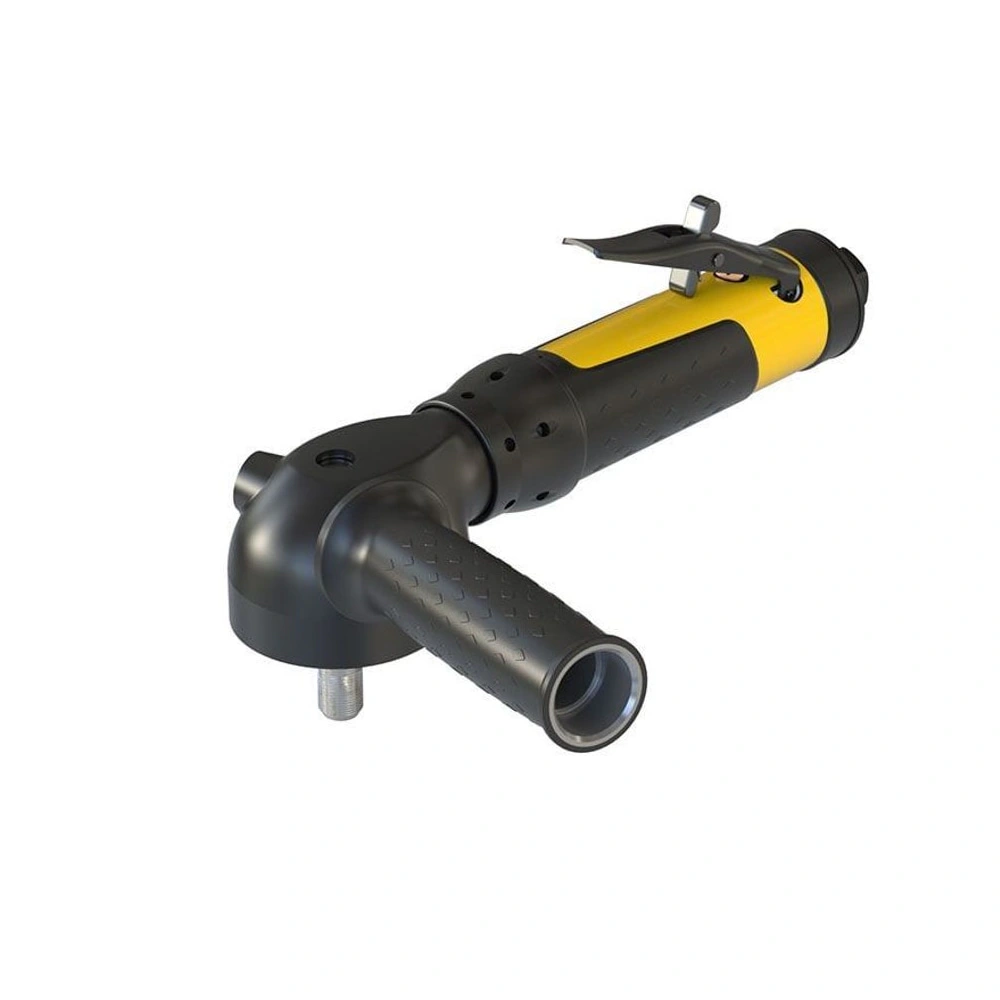

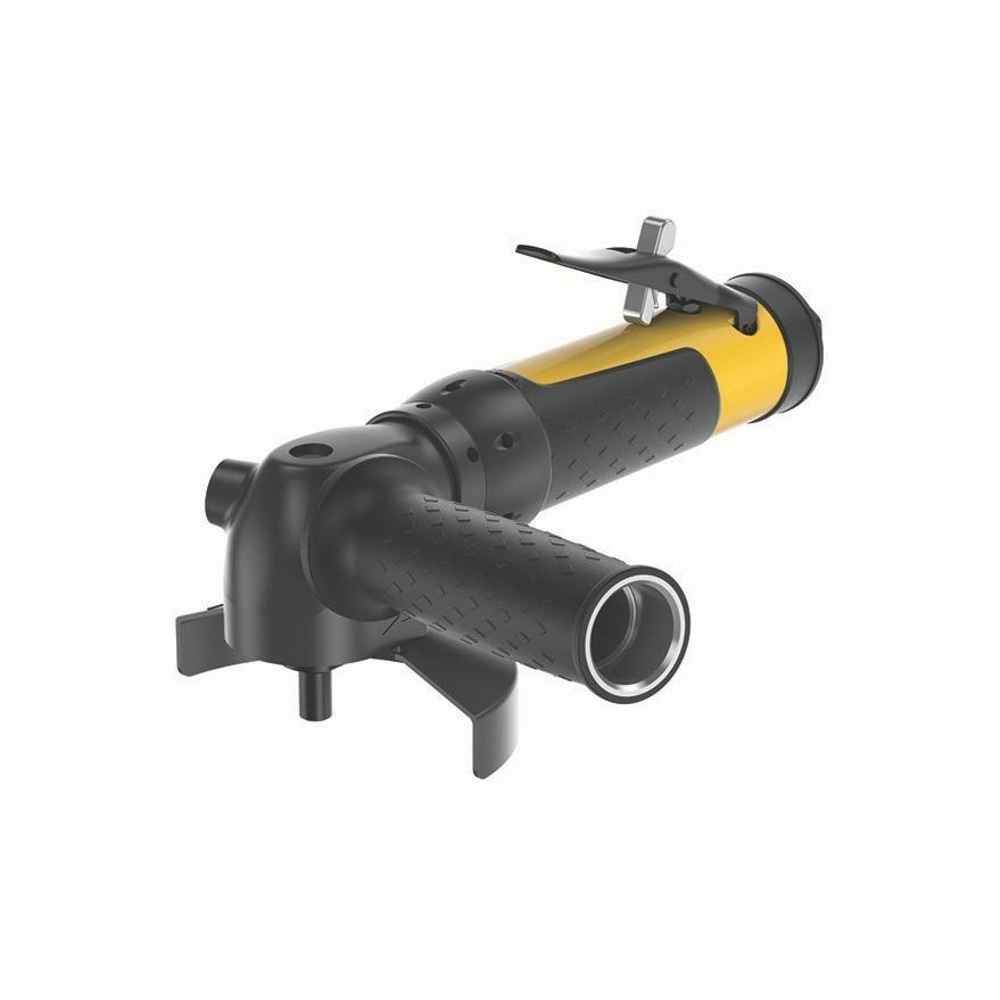

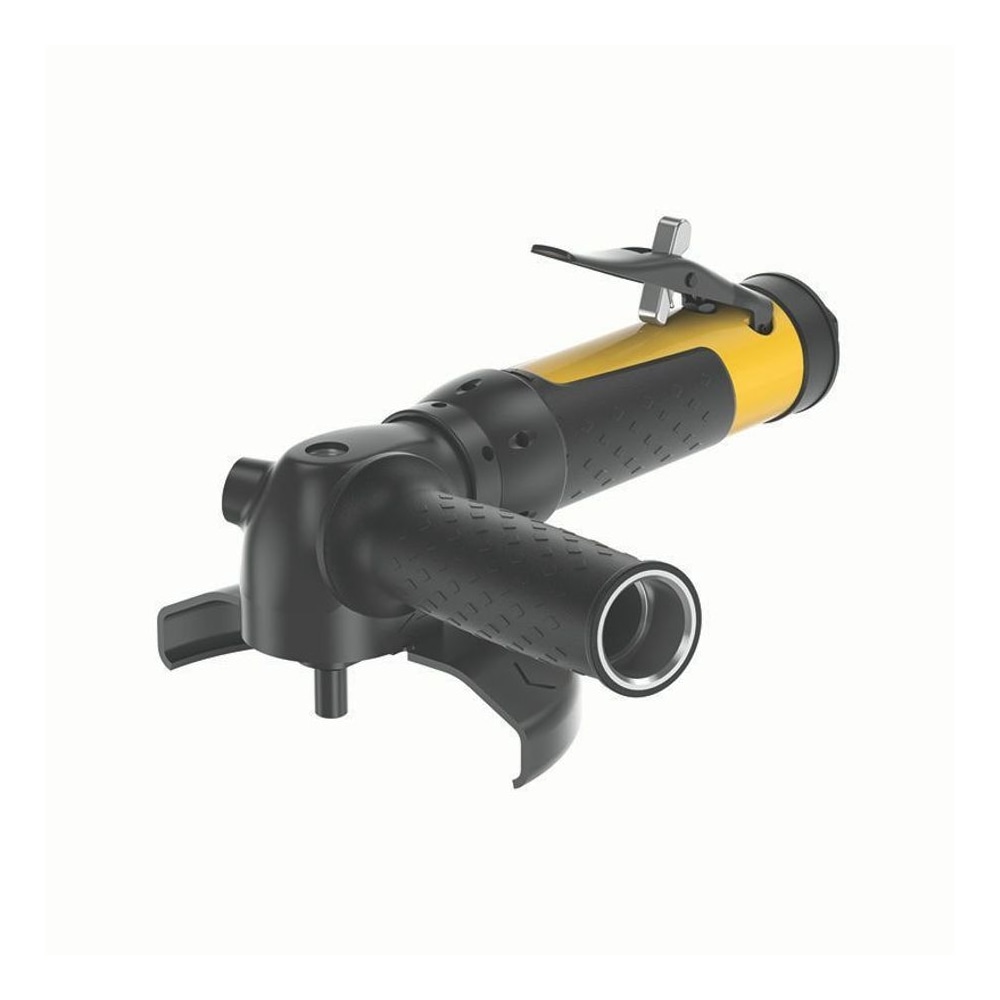

משחזת זווית פנאומטית קומפקטית מסדרת LSV29 לעבודה מדויקת, חיתוך ויישומי השחזה תעשייתיים.
סדרת Atlas Copco LSV29 מיועדת לעבודות השחזה וחיתוך בסביבה תעשייתית, עם מבנה זוויתי שנוח לשליטה במקומות צפופים ובמהלך עבודה ממושך.
הסדרה מתאימה לקווי ייצור, תחזוקה והרכבה, ומוצעת במספר דגמים ואביזרים משלימים כדי להתאים לצורכי העבודה והחיבור במפעל.
איך בוחרים דגם נכון מסדרת LSV29?
שלב 1: הגדירו את סוג העבודה העיקרי – חיתוך, השחזה או עיבוד מדויק יותר.
שלב 2: בדקו איזה דגם מתאים לתצורת העבודה ולגודל הדיסק או האופן שבו הכלי ישולב בתחנה.
שלב 3: בחרו גם את האביזרים והחיבורים הנדרשים, כדי להתאים את הכלי לסביבת העבודה בפועל.
לאילו יישומים המשחזת מתאימה?
הסדרה מיועדת לעבודות חיתוך והשחזה תעשייתיות, ולשימוש בתחנות ייצור, תחזוקה והרכבה.
האם יש אביזרים נלווים לסדרה?
כן.
קיימים אביזרים כמו מפתחות, מפתחי חזית, צינורות, ערכות צינור, אקדח גריז ואביזרי MULTIFLEX שונים.
איך יודעים איזה אביזר חיבור לבחור?
יש להתאים את אביזר החיבור לסידור הקו ולחיבור הקיים בתחנה.
קיימות אפשרויות שונות כמו MULTIFLEX-3/8, MULTIFLEX-3/8-NPT ו-MULTIFLEX-3/8 cover.
מה כדאי לבדוק לפני הזמנה?
בדקו את מספר הדגם המדויק, את צורך העבודה, ואת האביזרים הנלווים הנדרשים להרכבה ולתפעול.
האם הערכה כוללת אותם אביזרים בכל דגם?
לא.
האספקה והאביזרים משתנים בין הדגמים, ולכן חשוב לאמת עבור כל דגם מה כלול ומה זמין כאופציה.
| דגם | מהירות סרק מרבית (r/min) | תבריג ציר | הספק מרבי (kW) | קוטר דיסק מרבי (מ”מ) | אורך (מ”מ) | משקל (ק”ג) | צריכת אוויר בהספק מרבי (l/s) | צריכת אוויר במהירות סרק (l/s) | מידת צינור מומלצת (מ”מ) | תבריג כניסת אוויר (אינץ’) BSP (אינץ’) | מק”ט יצרן |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LSV29 S060-180 | 6,000 | 5/8”-11 UNC | 0.8 | 180 | 268 | 2.5 | 20 | 7 | 13 | 3/8 | 8423012739 |
| LSV29 ST12-100 | 12,000 | 3/8”-24 UNF | 0.8 | 100 | 248 | 1.7 | 20 | 8 | 10 | 3/8 | 8423012745 |
| LSV29 ST12-115 | 12,000 | 3/8”-24 UNF | 0.8 | 115 | 248 | 1.7 | 20 | 8 | 10 | 3/8 | 8423012746 |
| LSV29 ST12-125 | 12,000 | 3/8”-24 UNF | 0.8 | 125 | 248 | 1.7 | 20 | 8 | 10 | 3/8 | 8423012747 |
| LSV29 ST13-100E | 13,000 | 3/8”-24 UNF | 0.8 | 100 | 300 | 1.7 | 26 | 15 | 10 | 3/8 | 8423012749 |

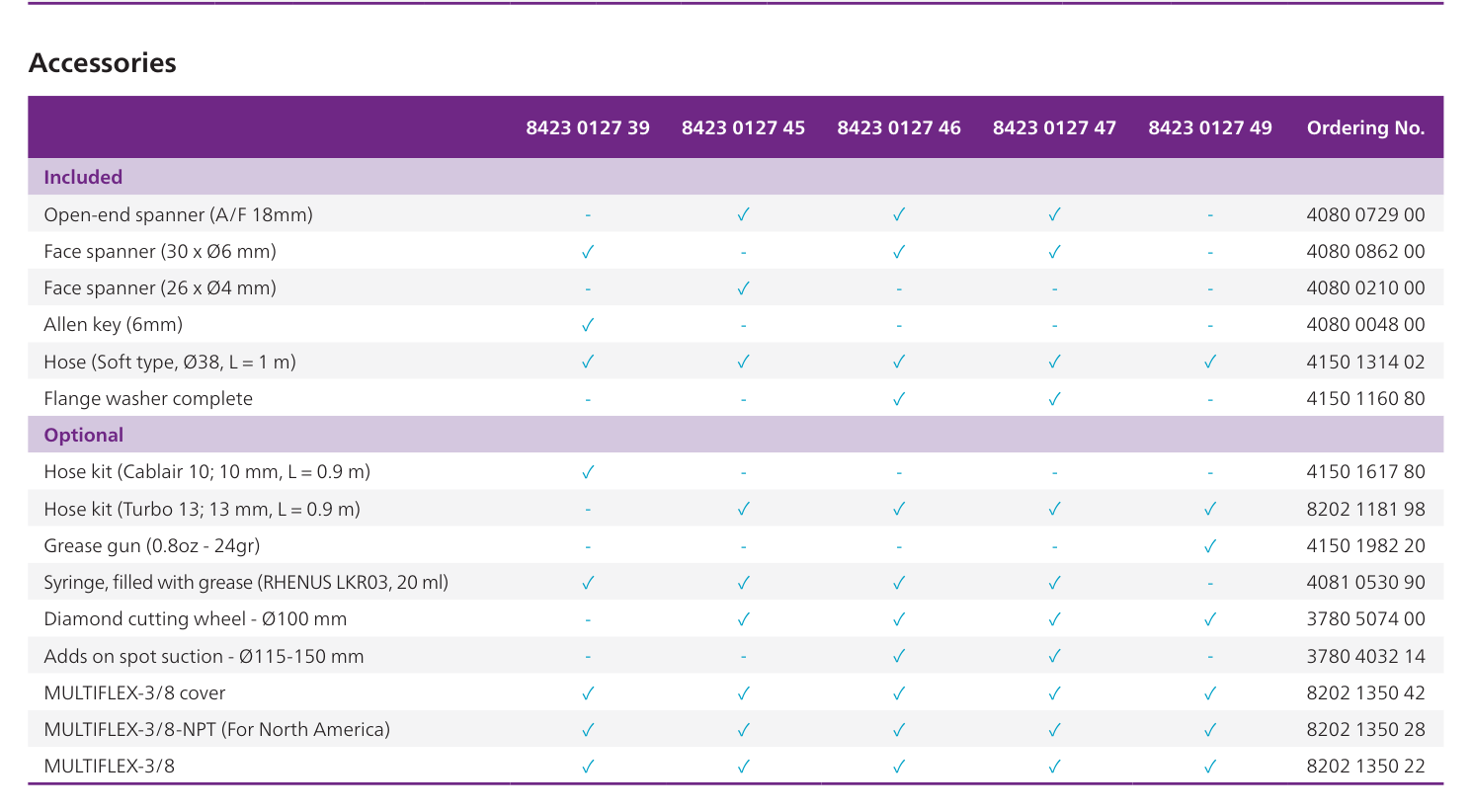

טבלאות האביזרים המלאות, כפי שמופיעות בקטלוג Atlas Copco – כל המק”טים, המידות והשרטוטים. לנוחותך ניתן גם להוריד את ה־PDF המצורף לעמוד זה.
צוות חדי טכנולוגיות ישמח לסייע בבחירת התצורה המתאימה, באימות דרישות היישום ובקבלת מידע מקצועי על משחזת זווית פנאומטית Atlas Copco LSV29.
