משחזת זוויתית קומפקטית למשימות השחזה מדויקות ועבודה עם אביזרי קולט מתחלפים.

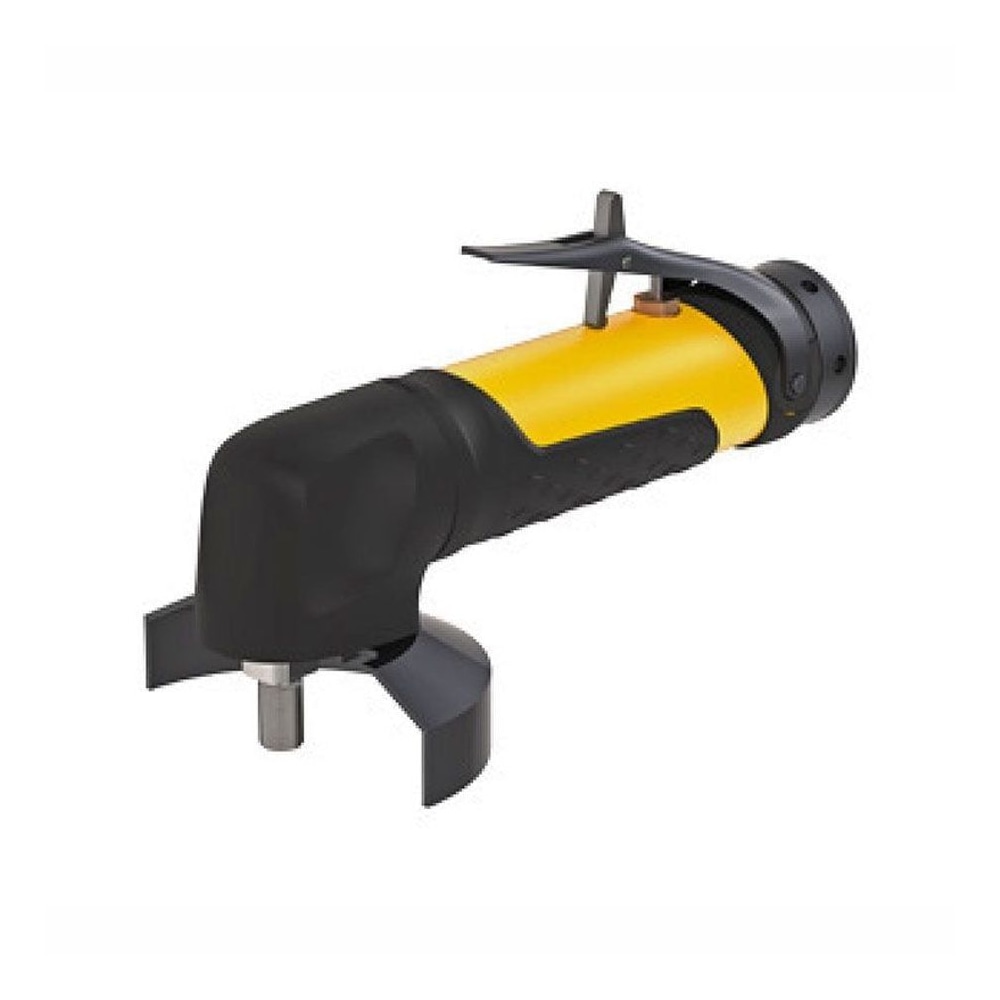

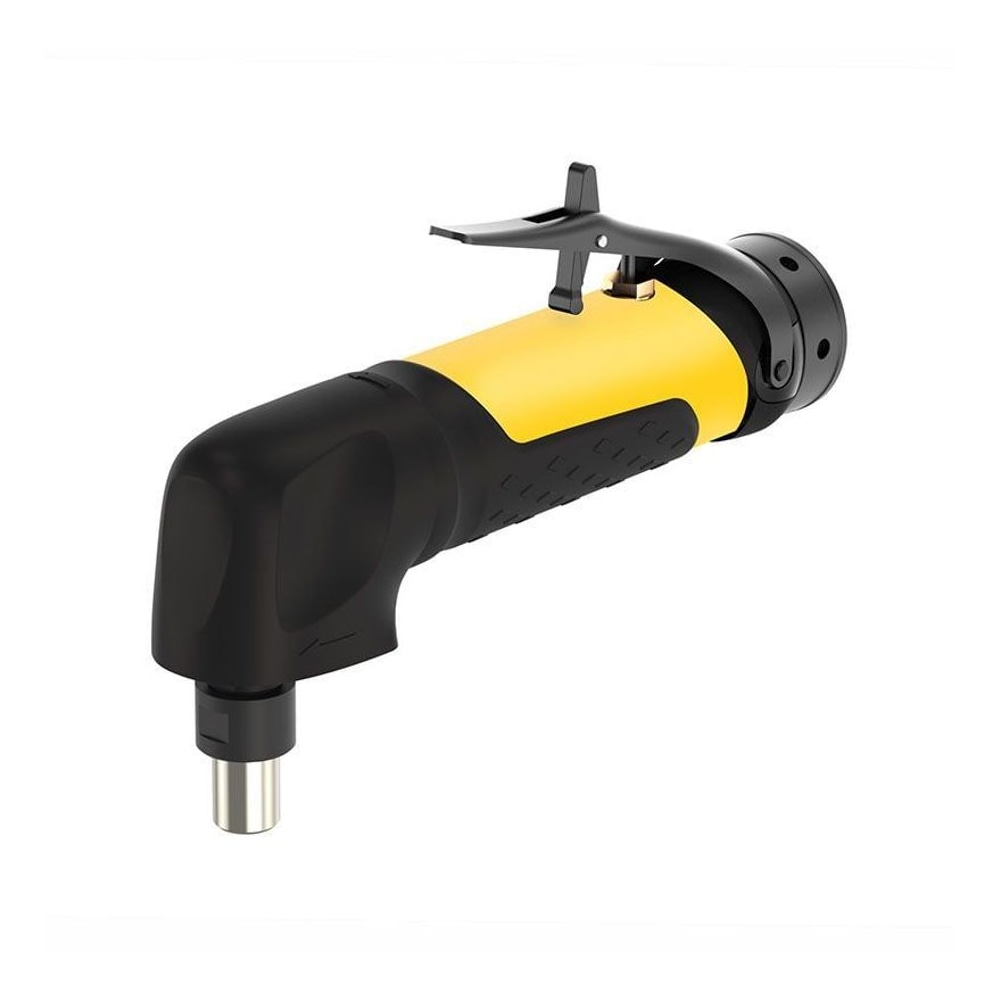

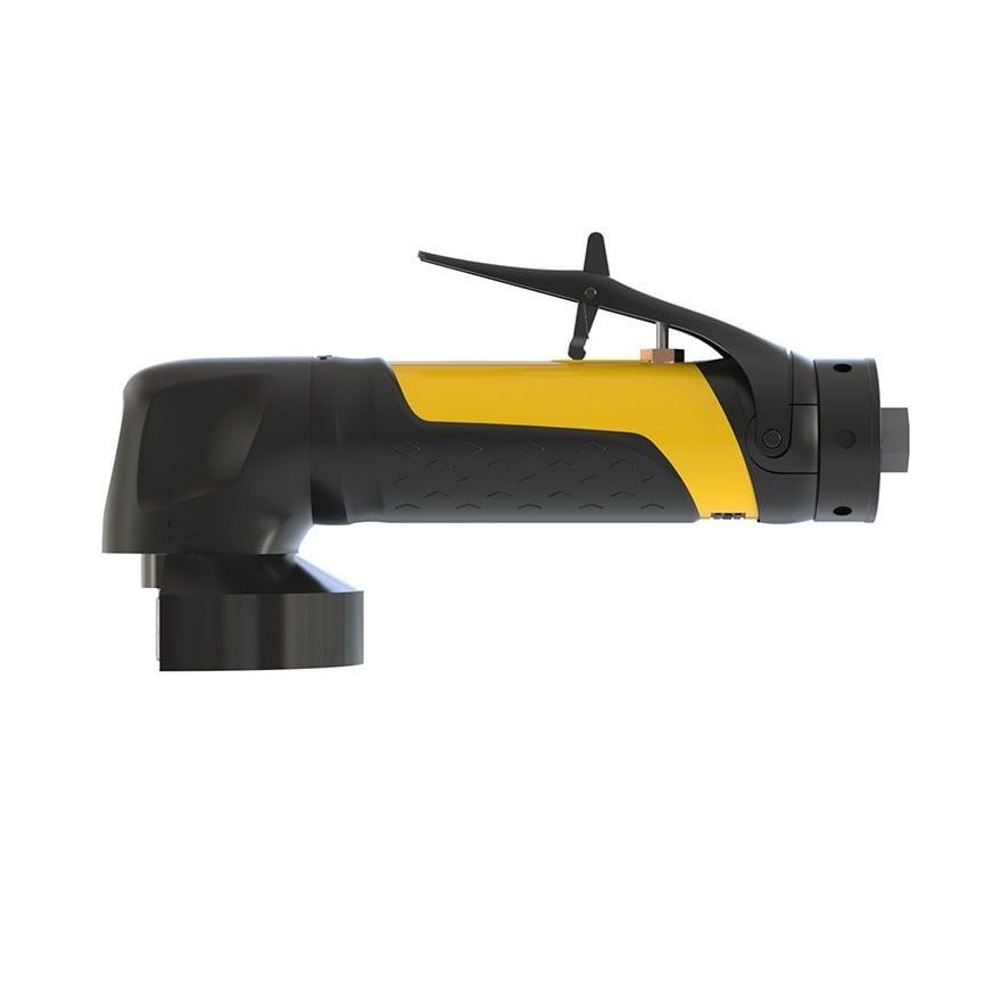

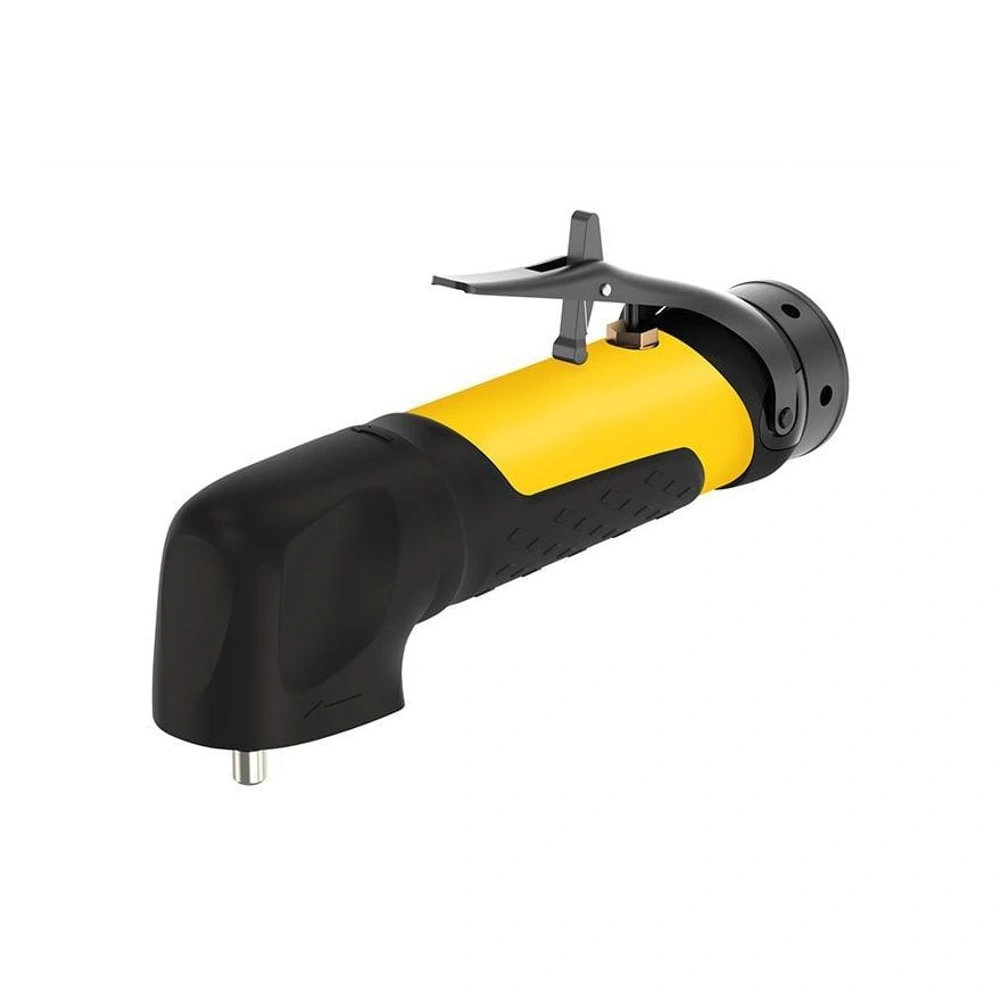

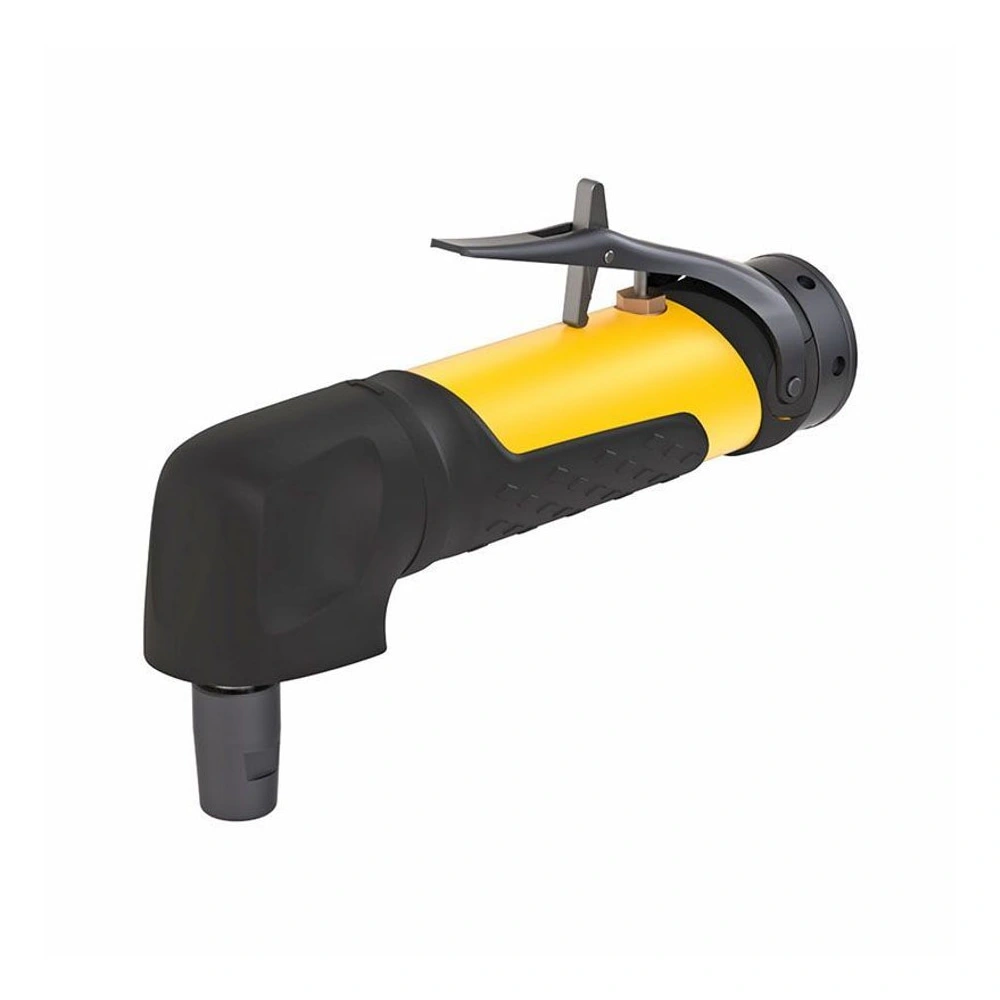

Atlas Copco LSV19 היא משפחת משחזות זוויתיות פנאומטיות לעבודה מדויקת ונגישה במרחב צפוף.
הסדרה מיועדת ליישומי השחזה וגימור בקווי ייצור, תחזוקה והרכבה תעשייתית, עם התאמה לאביזרי קולט שונים ולאביזרים משלימים כמו מגן גלגל, צינור וגירוז.
איך בוחרים את דגם LSV19 המתאים?
שלב 1: מגדירים את סוג עבודת ההשחזה והגישה הנדרשת.
שלב 2: בוחרים את תצורת הדגם המתאימה לסביבת העבודה ולשימוש המתוכנן.
שלב 3: מתאימים את אביזרי הקולט ואת האביזרים הנלווים לפי הכלי שתרצו להרכיב עליו.
אילו אביזרי קולט זמינים למשפחה הזו?
המשפחה כוללת קולטים במגוון מידות, כך שאפשר להתאים את המשחזת לאביזרי השחזה שונים ולדרישות עבודה שונות.
מה מגיע עם הדגמים?
במשפחה מופיעים צינור רך, קולטים, מזרק גריז מלא בגריז, ולפי הדגם גם מגן גלגל.
האם יש אביזרים משלימים שניתן להזמין בנפרד?
כן.
קיים גם קיט צינור אופציונלי, לצד אביזרים נוספים כמו קולטים ומגן גלגל לפי הצורך.
לאילו יישומים הכלי מתאים?
הכלי מתאים להשחזה מדויקת, גימור ועבודה נקודתית במערכות ייצור ותחזוקה תעשייתיות.
איך מתחזקים את הכלי?
יש לשמור על שימון מתאים, להשתמש באביזרים הנכונים ולבדוק באופן שוטף את הצינור, הקולט ואביזרי ההרכבה.
| דגם | מהירות סרק מרבית (r/min) | הספק מרבי (kW) | מידת תפסנית (מ”מ) | אורך (מ”מ) | משקל (ק”ג) | צריכת אוויר בהספק מרבי (l/s) | צריכת אוויר במהירות סרק (l/s) | מידת צינור מומלצת (מ”מ) | תבריג כניסת אוויר (אינץ’) BSP (אינץ’) | קוטר כרית מרבי מומלץ (מ”מ) | גובה מעל הציר (מ”מ) | מק”ט יצרן |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LSV19 S200-1 | 20,000 | 0.46 | 6 | 186 | 0.6 | 11.3 | 7.5 | 10 | 1/4 | 50 | 78 | 8423011141 |
| LSV19 S120-1 | 12,000 | 0.46 | 6 | 186 | 0.6 | 11.3 | 7.5 | 10 | 1/4 | 75 | 78 | 8423011143 |
| LSV19 S080-1 | 8,000 | 0.37 | 6 | 186 | 0.6 | 11.3 | 6.5 | 10 | 1/4 | 75 | 78 | 8423011146 |
| LSV19 S200-1F | 20,000 | 0.46 | 6 | 185 | 0.6 | 11.3 | 7.5 | 10 | 1/4 | 50 | 78 | 8423011147 |

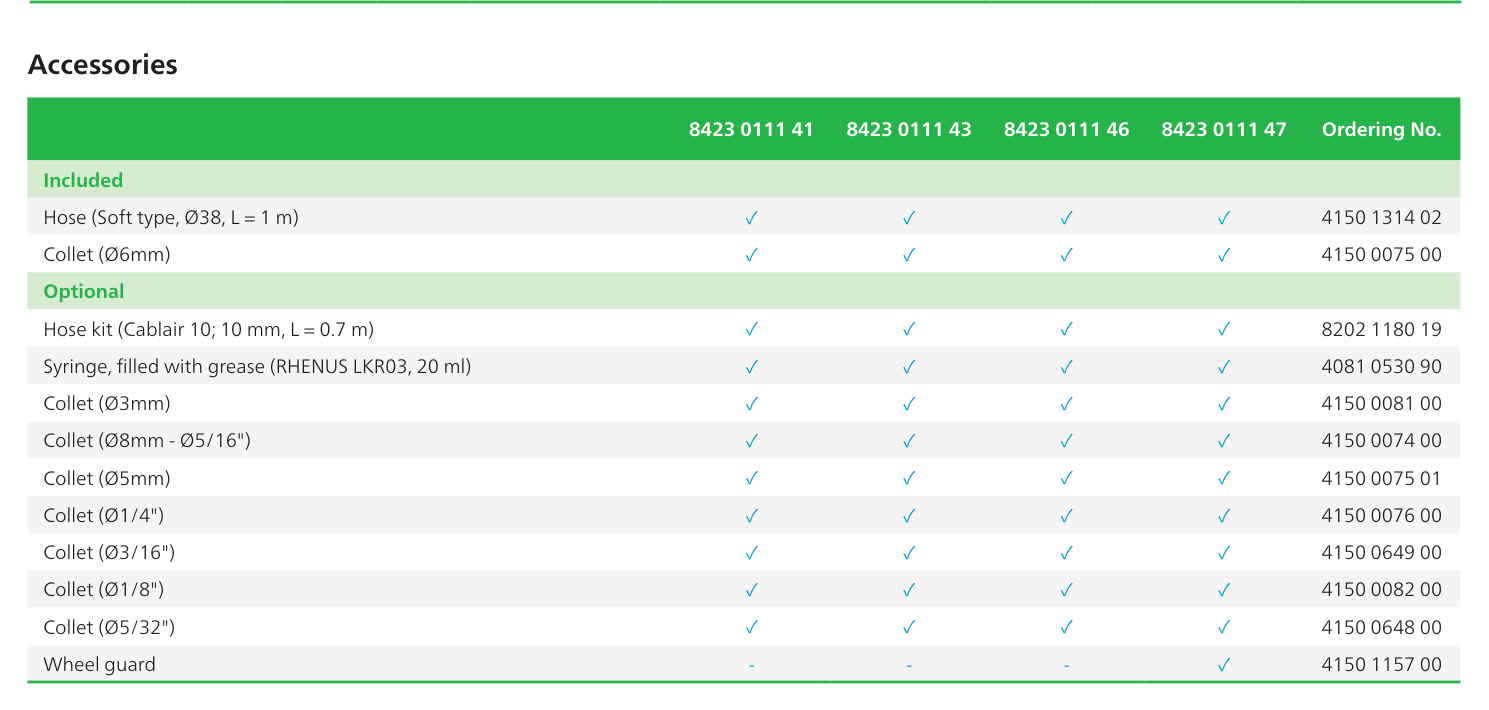

טבלאות האביזרים המלאות, כפי שמופיעות בקטלוג Atlas Copco – כל המק”טים, המידות והשרטוטים. לנוחותך ניתן גם להוריד את ה־PDF המצורף לעמוד זה.
צוות חדי טכנולוגיות ישמח לסייע בבחירת התצורה המתאימה, באימות דרישות היישום ובקבלת מידע מקצועי על משחזת זוויתית פנאומטית Atlas Copco LSV19.
