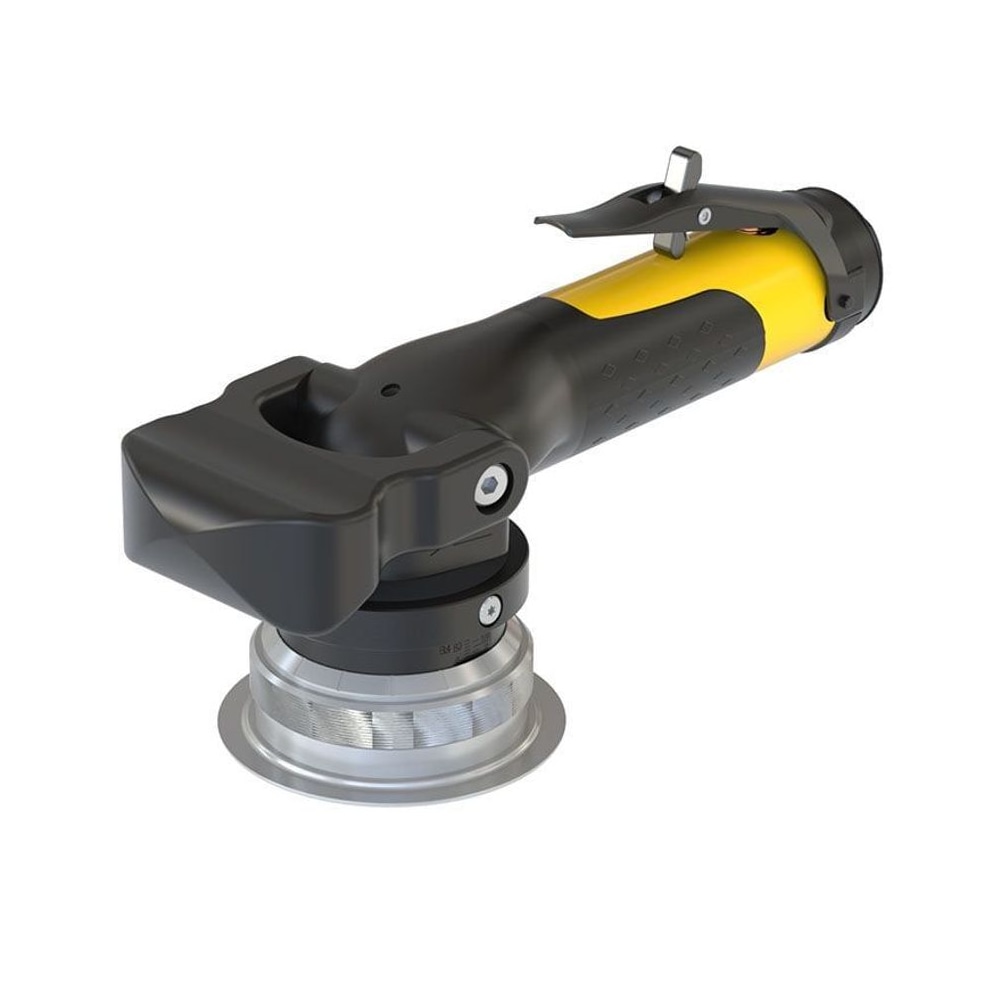

כלי הקצעה אנכי מדויק לעיבוד שפות, שיפועים ורדיוסים בייצור תעשייתי.
סדרת LSB39 מיועדת לעיבוד מדויק של קצוות, שיפועים ורדיוסים בעבודות ייצור והרכבה.
המערכת עובדת עם ראשי כרסום, מיסבי הנחיה וצנרת מתאימה, כך שאפשר להתאים את הכלי ליישום ולגימור הנדרש בקו העבודה.
איך בוחרים את ראש הכרסום המתאים ב-LSB39?
שלב 1: מגדירים את סוג העיבוד הנדרש, שיפוע או רדיוס.
שלב 2: בוחרים את ה-Milling head המתאים לזווית או לרדיוס הרצוי.
שלב 3: מתאימים את ה-Guide bearing המשלים כדי לשמור על תנועה יציבה ומבוקרת.
איך יודעים איזה אביזר הנחיה צריך להזמין?
הבחירה נעשית לפי פרופיל הקצה הרצוי.
עבור Chamfer בוחרים Guide bearing תואם לזווית המתאימה, ועבור Radius בוחרים מיסב ברדיוס הנדרש.
איזה אביזרי צנרת קיימים למשפחה הזו?
קיימים Hose kit, Hose מסוג Soft type בקוטר Ø 38 mm, וגם Hose מסוג HD בקוטר Ø 42 mm.
הבחירה תלויה בתצורת ההתקנה ובצורכי הקו.
מה מגיע עם הדגם המופיע בעמוד?
הדגם המופיע בעמוד הוא LSB39 S085. בעמוד המשפחה מוצגים גם אביזרים תואמים להזמנה בנפרד.
באילו יישומים הכלי הזה מתאים במיוחד?
הכלי מתאים לעבודות שבהן נדרש עיבוד מדויק של שפות, שיפועים או רדיוסים, בעיקר בסביבת ייצור והרכבה תעשייתית.
איך שומרים על ביצועים טובים לאורך זמן?
יש להתאים את ראשי הכרסום ומיסבי ההנחיה ליישום, להשתמש בצנרת המתאימה, ולבדוק את מצב האביזרים באופן שוטף כחלק מתחזוקה רגילה.
| דגם | מהירות סרק מרבית (r/min) | רוחב שיפוע מרבי (מ”מ) | רדיוס מרבי (מ”מ) | הספק מרבי (kW) | משקל (ק”ג) | גובה מרבי מעל לוח הנחיה (מ”מ) | צריכת אוויר בהספק מרבי (l/s) | צריכת אוויר במהירות סרק (l/s) | מידת צינור מומלצת (מ”מ) | תבריג כניסת אוויר (אינץ’) BSP (אינץ’) | מק”ט יצרן |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LSB39 S085 | 8,500 | 8 | 4 | 1.8 | 2.6 | 111 | 29.5 | 16.3 | 13 | 3/8 | 8423013310 |

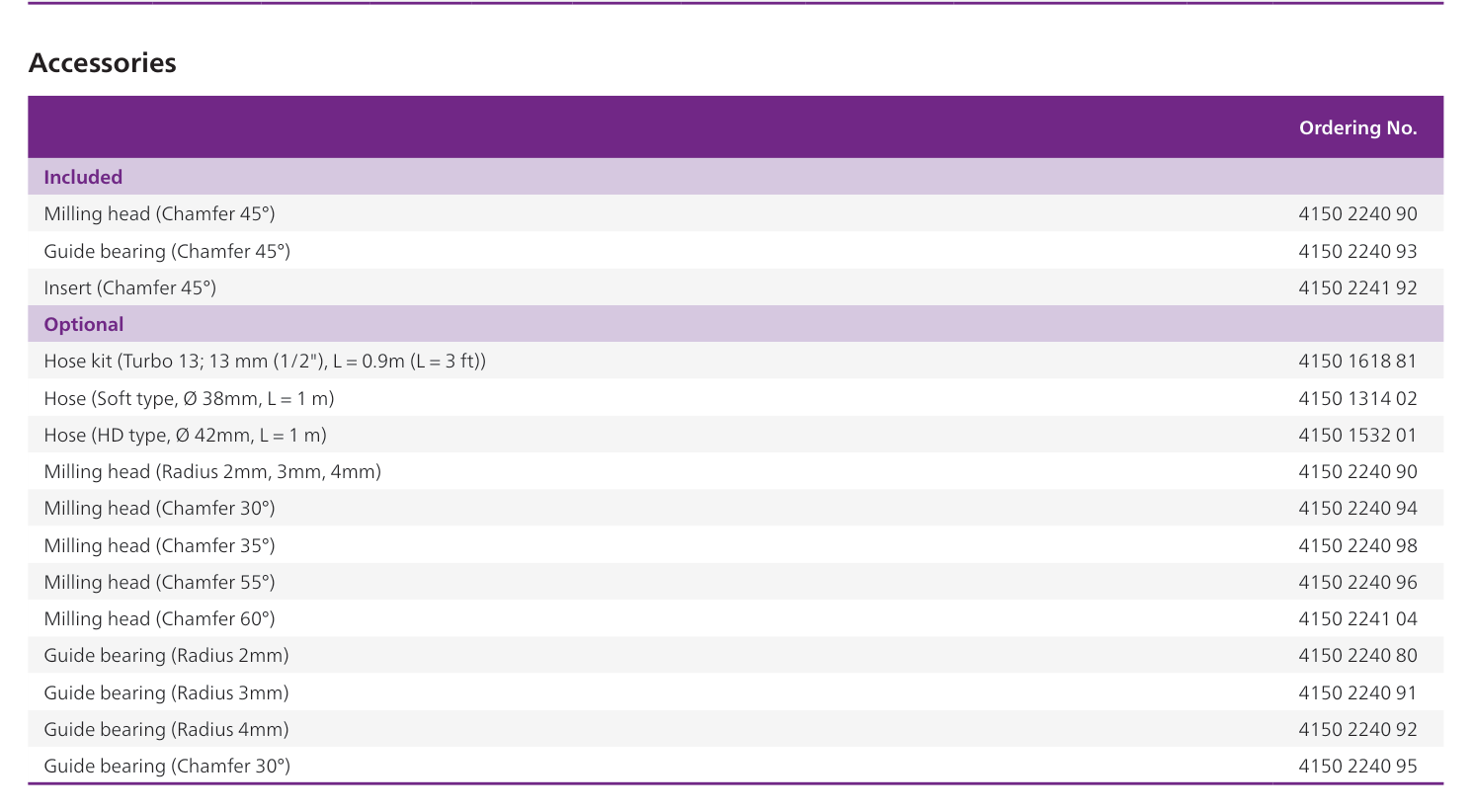

טבלאות האביזרים המלאות, כפי שמופיעות בקטלוג Atlas Copco – כל המק”טים, המידות והשרטוטים. לנוחותך ניתן גם להוריד את ה־PDF המצורף לעמוד זה.
