מפתח הידוק בשיטת סיבוב האום TONE TN-20EZ מיועד להתקנת ברגי ראש משושה בשיטת סיבוב האום או באמצעות מחווני מתיחה ישירה. תכונות החוסכות זמן מצמצמות שגיאות ומשפרות את התפוקה באתר.

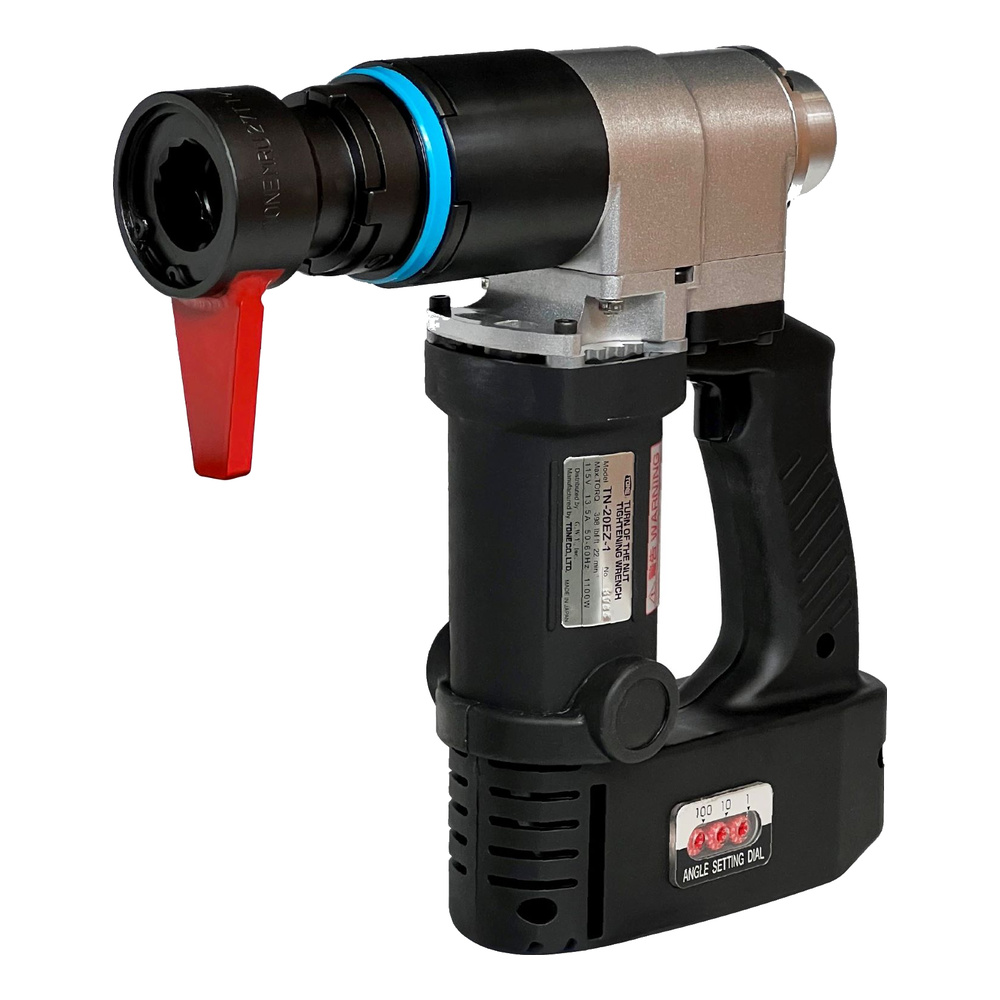

מפתח ההידוק בשיטת סיבוב האום TONE TN-20EZ הוא כלי חשמלי מחובר בכבל, המיועד להידוק ברגי מבנה בעלי ראש משושה בשיטת סיבוב האום או באמצעות מחווני מתיחה ישירה. הוא משלב שליטה בזווית במדרגות של 1 מעלה, חוגת כיוון זווית מתכווננת, דיוק חוזר של ±10 מעלות וזרוע תגובה שסופגת את המומנט כדי לסייע בהידוק עקבי באתר.
תכולת הערכה כוללת מפתח הידוק מחובר בכבל בשיטת סיבוב האום, בוקסת מוט לבחירה, שני מברגים שטוחים, וכן מדריך הפעלה, טבלת כבל מאריך, כרטיס בטיחות ומדבקות. טבלאות המפרט מציינות גם מידות של ברגים מבניים במתיחה מלאה ואת מידות הבוקסות באינץ׳ ובמטרי עבור הדגם.
| ברגים מבניים במתיחה מלאה | מומנט מרבי |
|---|---|
| A325 – 5/8″, 3/4″ | 398 רגל־ליברה (540 ניוטון־מטר) |
| A325M – M16, M20 | |
| A490 – 5/8″ | |
| A490M – M16 |
| דגם | TONE TN-20EZ |
|---|---|
| מומנט מרבי | 398 רגל־ליברה (540 ניוטון־מטר) |
| מהירות ללא עומס | 22 סל״ד |
| משקל הכלי | 11.2 ליברות (5.1 ק״ג) |
| בוקסות במידות אינץ׳ | בוקסות מטריות | |||
|---|---|---|---|---|
| מידת האום בין הפאות | קוטר בורג משושה כבד | מידת האום בין הפאות | קוטר בורג משושה כבד | קוטר בורג משושה מוגמר |
| 1-1/16″ | 5/8″ | 24 מ״מ | – | M16 |
| 1-1/4″ | 3/4″ | 27 מ״מ | M16 | M18 |
| – | – | 30 מ״מ | – | M20 |

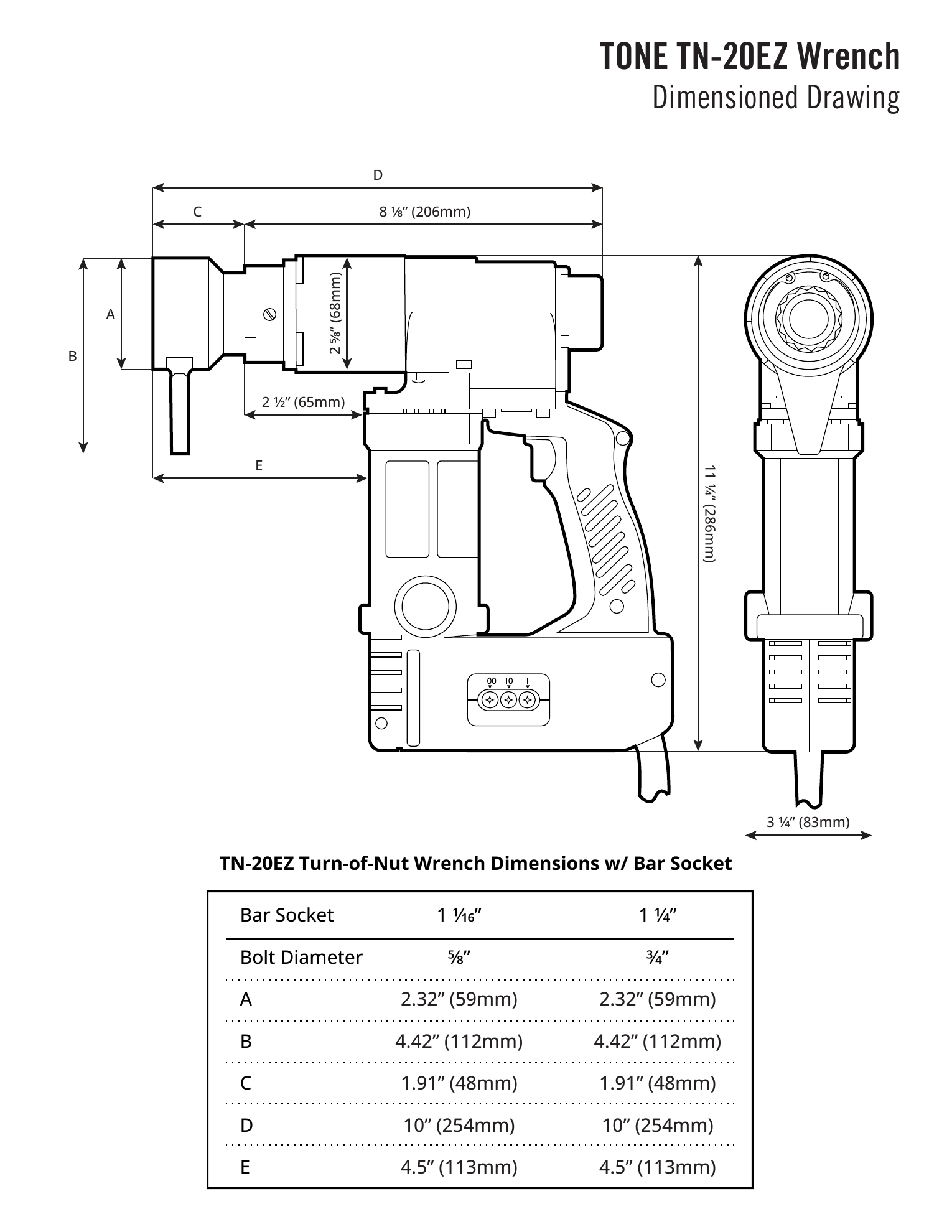

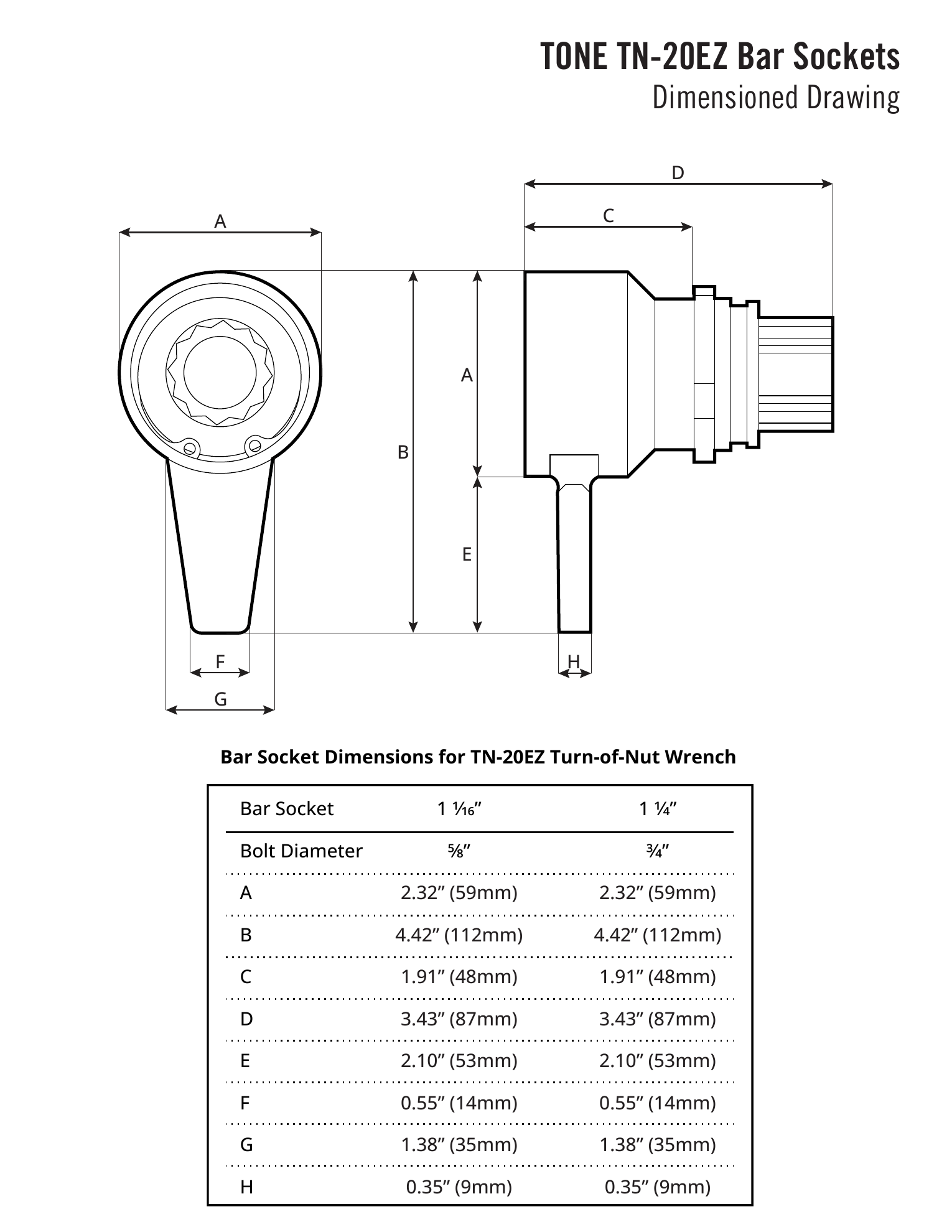

השרטוטים הבאים מוצגים במלואם לאחר ניקוי מיתוג המקור, ללא שינוי בנתונים הטכניים.
צוות חדי טכנולוגיות ישמח לסייע בבחירת התצורה המתאימה, באימות דרישות היישום ובקבלת מידע מקצועי על מפתח הידוק בשיטת סיבוב האום TONE TN-20EZ.
