גימור אחיד ומיטבי לגאומטריות להב מורכבות

גימור להבים גדולים

גאומטריות להב מורכבות בתעשיות התעופה והאנרגיה דורשות תהליך גימור מתקדם. ניסיון רב בגימור פני שטח וידע בייצור מדויק מאפשרים להשיג איכות אחידה בלהבי מניפה של טורבינות סילון.

גימור מיטבי עם שיעור פסילות נמוך

המענה לאתגר

יעילות אנרגטית מניעה את פיתוח הטורבינות, הן במוצר המוגמר והן בתהליך הייצור. צורות תלת ממדיות שהולכות ונעשות מורכבות מקשות על השגת איכות אחידה בשיטות גימור ידניות.

גימור מבוקר כוח מתאים ללהבים גדולים במנועי סילון, בטורבינות גז ובטורבינות קיטור, שבהם נדרש דיוק קיצוני. התהליך מספק את איכות הגימור הנדרשת תוך צמצום הפסילות.

גימור אוטומטי בסביבה מבוקרת

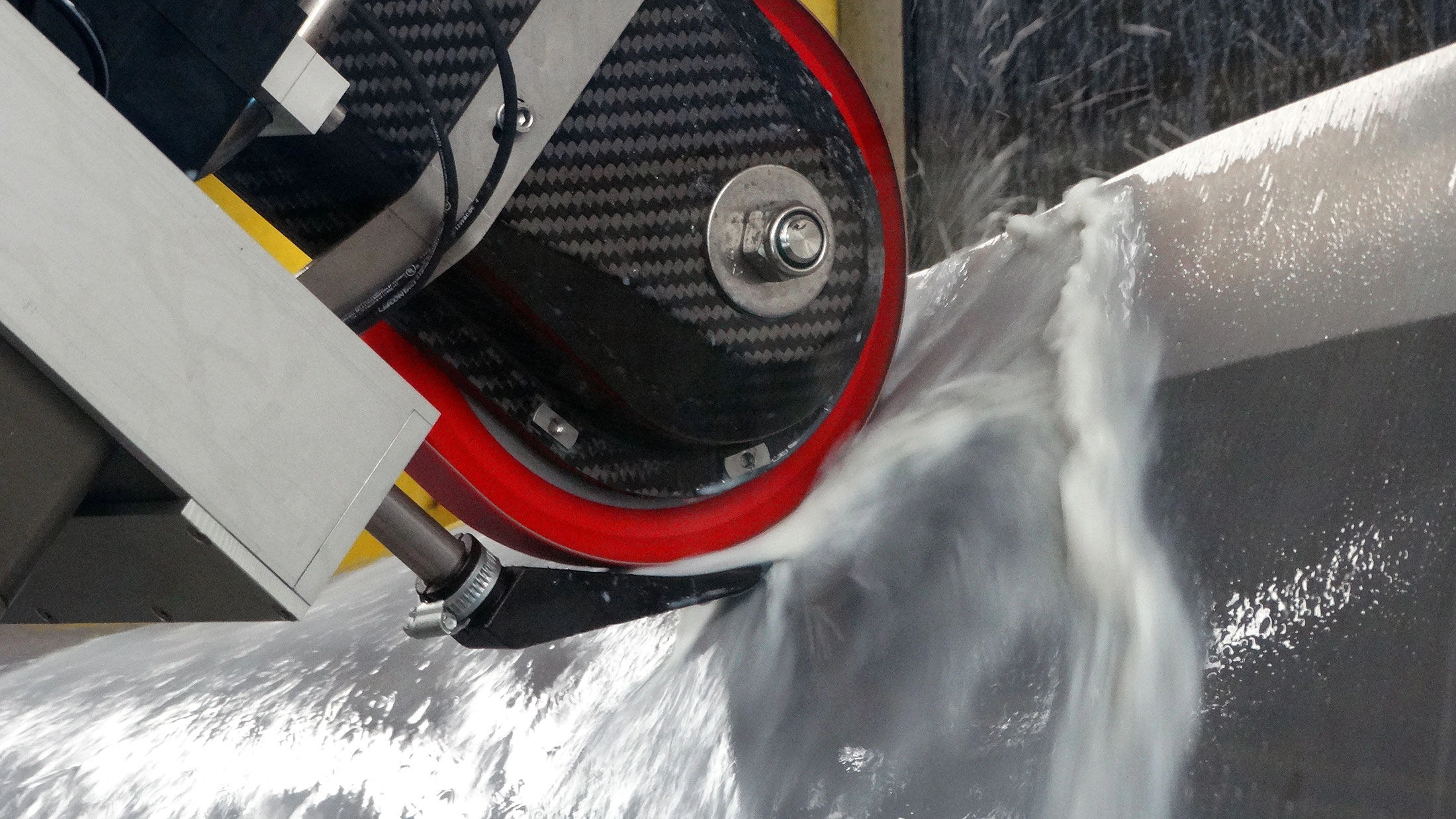

פלטפורמה רובוטית עם 7 צירים

פלטפורמה רובוטית עם 7 צירים מבצעת גימור להבים גדולים בסביבת עיבוד רטובה. העיבוד הרטוב נדרש מפני שליטוש חומרי להב של טורבינות יוצר אבק דליק מאוד.

איכות אחידה של פני השטח מפחיתה פסולת ופסילות ומגדילה את כושר הייצור השנתי. שליטה תוכנתית בתא כולו מפחיתה גם את העומס על המפעיל.

ליטוש וגימור להבי מניפה בסדרת L

מתאים לחלקים גדולים וכבדים

תא ליטוש בחגורה

הפלטפורמה מטפלת בחלקים באורך עד 1,800 מ״מ ובמשקל עד 500 ק״ג. מספר רובוטים יכולים לפעול באותה מערכת כדי לקצר את זמן המחזור, בזמן שהמפעיל טוען בבטחה את החלק הבא מחוץ לתא.

התא כולל משחזת חגורה מסדרת L המוגנת בפטנט ומשתמשת בחגורה במידה 30 x 3,500 מ״מ לעיבוד משטחים גדולים.

סביבת עיבוד רטובה

שיטת כלי אל חלק

כלי חגורה ייעודי עם חגורה באורך 3,500 מ״מ

ניטור פעיל של הובלת החגורה

כיול משולב של נקודת מרכז הכלי ומדידת מיקום החלק

חלקי טורבינת סילון

01 / 05

להבי מניפה

להבי המניפה של טורבינת סילון.

HADI הנדסה ואוטומציה

מחברים את התהליך הרובוטי למערכת תעשייתית שלמה

צוות ההנדסה והאוטומציה של HADI מלווה את המעטפת המלאה סביב התהליך הרובוטי, מאפיון והיתכנות ועד תכן מכונות, אינטגרציה, הרצה ותמיכה בעלייה לייצור.

לשירותי ההנדסה והאוטומציה של HADI

הנדסת ייצור ושיפור תהליכים
העברה לייצור סדרתי
מכונות ומתקנים ייעודיים
אוטומציה וקווי ייצור
תכן מכני והנדסת מכונות
ייעוץ וליווי פרויקטים תעשייתיים

מתחילים לתכנן פתרון אוטומציה מלא

צוות האוטומציה של HADI מתכנן ומלווה פתרונות רובוטיים לגימור משטחים עבור יצרנים בתחומי התעופה, האנרגיה והתעשייה הימית, וכן בתעשייה הכללית ובענפי ייצור נוספים. כל פרויקט מותאם לחלק, לתהליך וליעדי הייצור, ויכול לשלב תאים רובוטיים, כלים, חומרי לטש ואביזרים תומכים בהתאם לצורך.
