כאשר עבודת ההרכבה דורשת הידוק מבוקר, ניידות ויכולת לעבוד בסביבה תעשייתית, מפתח מומנט CNR80 מציע שילוב ממוקד של שליטה במומנט ומבנה קומפקטי. בחירה נכונה של כלי הידוק אינה מסתכמת בטווח המומנט בלבד; חשוב להתאים גם את ההינע, הבוקסה, מרחב העבודה ואופן השימוש באתר. בחדי טכנולוגיות תוכלו לבחון את פתרון ההידוק בהתאם ליישום שלכם, תוך התייחסות לנתונים הטכניים המאומתים ולתאימות האביזרים הנדרשת.

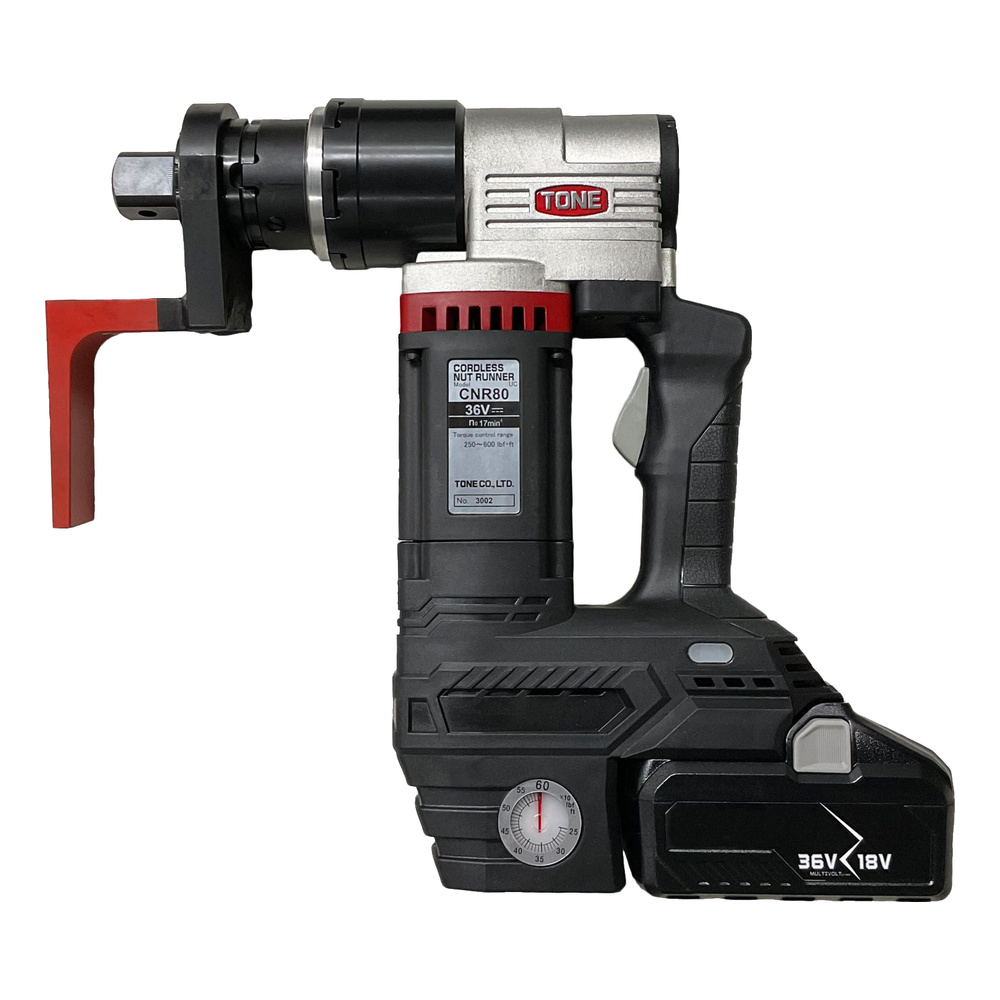

מפתח מומנט CNR80 וההתאמה לעבודות הידוק תעשייתיות
הכלי מיועד להתקנות שבהן נדרש מומנט נשלט ולא הידוק המבוסס על תחושת המפעילים בלבד. המבנה הקומפקטי והנייד מאפשרים להביא את הכלי אל אזור העבודה, ולכן הוא מתאים במיוחד למשימות באתר או בנקודות שבהן נדרשת גמישות תפעולית. מנוע ללא פחמים, חוגת בקרת מומנט ואפשרות לסיבוב בכיוון השעון ובכיוון ההפוך יוצרים בסיס לעבודה גמישה יותר בתהליכי הידוק.
טווח המומנט הנשלט עומד על 250 עד 600 ft-lb, או 350 עד 800 N-m, והמהירות ללא עומס היא 17 סל״ד. נתונים אלה מאפשרים לכם לבחון מראש אם תחום העבודה של הכלי מתאים לדרישות ההרכבה שלכם. ההינע בגודל 1″ מיועד לחיבור עם אביזרים תואמים, ולכן חשוב לבדוק את התאמת הבוקסה והיישום לפני תחילת העבודה.
- דיוק חזרתיות של ±5% להידוק חוזר ומבוקר.
- חוגת בקרת מומנט לבחירת ערך העבודה בהתאם ליישום.
- סיבוב בכיוון השעון ובכיוון ההפוך לשימוש גמיש יותר.
- מהירות ללא עומס של 17 סל״ד והינע בגודל 1″.
שליטה במומנט, דיוק ותהליך עבודה עקבי
בהידוק תעשייתי, עקביות חשובה לא פחות מהיכולת להגיע למומנט מסוים. מפתח מומנט CNR80 מציע חזרתיות של ±5%, נתון שמאפשר לכם להגדיר ציפיות ברורות יותר לגבי אחידות ההידוק בין מחזורי עבודה. החוגה הייעודית לשליטת המומנט מסייעת לבצע התאמה לערך הנדרש, במקום להסתמך על הפעלה בלתי מבוקרת של הכלי.
הפעלת הסיבוב בשני הכיוונים יכולה לתמוך בתרחישי עבודה שונים, בהתאם לאופן שבו הברגים והאביזרים ממוקמים. אין לראות בנתון הדיוק תחליף להגדרת נוהל עבודה מתאים, לבדיקת התאימות ולבקרה הנדרשת אצלכם. כאשר קיימות דרישות מומנט מוגדרות, כדאי לוודא שהערך שנבחר נמצא בתוך הטווח הנתמך ושכל רכיבי ההרכבה מתאימים.
לצד הכלי עצמו, בחירת הבוקסה משפיעה על התאמת מערכת ההידוק. בוקסות אימפקט TONE מיועדות לשימוש עם מפתחות מומנט ומברגות אומים בעלות הנעה מרובעת, וקו המוצרים כולל יישומי ברגים מבניים במתיחה מלאה במידות מ־1/2″ עד 1-1/2″. התאימות בפועל נקבעת לפי תצורת הבוקסה, ההינע והכלי.
אביזרים ותאימות למרחבי עבודה מוגבלים
עבודות הידוק אינן מתבצעות תמיד בנקודה פתוחה ונוחה לגישה. כאשר המרחק בין הכלי לבין נקודת ההידוק מקשה על העבודה, אביזר מתאים עשוי לסייע בהגעה אל האזור הנדרש. מאריך X-Holder TONE מותקן בין הכלי לבוקסת מוט ומוסיף טווח הגעה במקומות צרים. הוא מוצע באורכים של 100 מ״מ ו־200 מ״מ, כאשר ההתאמה נקבעת לפי טבלת המפרט.
המשקל של מאריך X-Holder TONE משתנה לפי הגרסה, בטווח של 4 עד 8 ליברות. לכן לא נכון לבחור את האורך רק לפי מרחק פיזי; עליכם לאמת גם את משפחת המפתח ואת מספר הדגם המתאימים. בדיקה זו מסייעת למנוע חיבור שאינו תואם ולשמור על תהליך עבודה מסודר.
עבור ברגים מבניים בעלי ראש משושה, בוקסות מוט TONE כוללות מוט תגובה שסופג את מומנט ההתקנה במהלך ההידוק. הן מיועדות לברגים מבניים במתיחה מלאה, ובהם A325 ו־A490 במידות אינץ׳ מ־5/8″ עד 1-1/2″, וכן A325M ו־A490M במידות מטריות מ־M16 עד M36. התאימות למפתח ולמידת הבורג נבדקת באמצעות טבלאות המפרט.
איך לבחור את תצורת ההידוק המתאימה לכם
בחירת מערכת הידוק טובה מתחילה בהגדרת הברגים והחיבורים שאתם מבצעים בפועל. בדקו את טווח המומנט הנדרש, את יחידות המדידה המקובלות אצלכם, את גודל ההינע ואת סוג הבורג. במקרה של הכלי הזה, הטווח הנתמך הוא 250 עד 600 ft-lb או 350 עד 800 N-m, ולכן חשוב להשוות אותו לדרישות ההרכבה ולא לבחור לפי גודל הכלי בלבד.
לאחר מכן יש לבדוק את סביבת העבודה: האם קיימת גישה ישירה, האם נדרש טווח הגעה נוסף, והאם החיבור משתמש בבוקסה רגילה או בבוקסת מוט עם מוט תגובה. כאשר נדרש פתרון לברגים מבניים במתיחה מלאה, בוקסות מוט TONE מציעות מידות אינץ׳ ומטריות מוגדרות, בעוד בוקסות אימפקט TONE כוללות תצורות שונות והתאמות לפי טבלת המפרט.
- התאימו את ערך המומנט לטווח העבודה המאושר של הכלי.
- בדקו שההינע של האביזר מתאים להינע בגודל 1″.
- אמתו את מידת הבורג ואת סוג הבוקסה לפני ההפעלה.
- בחללים צרים, בדקו את אורך המאריך ואת התאימות לדגם הכלי.
- שמרו על הפרדה ברורה בין דרישות ההידוק לבין דרישות הגישה הפיזית.
עבודה נכונה עם פתרון הידוק אלחוטי באתר
הניידות של מפתח מומנט CNR80 מאפשרת לכם לעבוד באזורי הרכבה שבהם נדרשת העברת כלי בין נקודות שונות. מנוע ללא פחמים והפעלה באמצעות מערכת במתח DC 36 V תומכים במבנה האלחוטי של הכלי, בעוד שהשליטה במומנט מאפשרת להתייחס לדרישות ההידוק באופן שיטתי. את סדר העבודה כדאי לבסס על זיהוי החיבור, בחירת האביזר והגדרת הערך הרצוי.
המהירות ללא עומס של 17 סל״ד מצביעה על אופי פעולה מבוקר ולא על כלי שמיועד להאצה בלתי מוגבלת של כל שלב בתהליך. לכן חשוב להפריד בין שלב קירוב הבורג, אם הוא נדרש במסגרת הנוהל שלכם, לבין שלב ההידוק המבוקר. כל פעולה צריכה להתבצע בהתאם לנוהלי הבטיחות וההרכבה הנהוגים אצלכם.
כאשר אתם מרכיבים מערכת הכוללת בוקסה, מאריך או מוט תגובה, יש לבחון את כל שרשרת החיבור ולא רק את הכלי. התאימות של מאריך X-Holder TONE נקבעת לפי האורך, משפחת המפתח ומספר הדגם, ואילו התאימות של בוקסות אימפקט TONE משתנה לפי תצורת הבוקסה וההינע. בחדי טכנולוגיות תוכלו להתמקד בהתאמה המדויקת בין הרכיבים ליישום התעשייתי שלכם.
שאלות ותשובות
מהו טווח המומנט של מפתח מומנט CNR80?
טווח המומנט הנשלט הוא 250 עד 600 ft-lb, או 350 עד 800 N-m.
מהי מידת ההינע של הכלי?
מידת ההינע היא 1″, ולכן יש לבחור אביזרים ובוקסות התואמים למידה זו.
מהי המהירות ללא עומס?
המהירות ללא עומס היא 17 סל״ד.
איזה סוג מנוע משולב בכלי?
הכלי משתמש במנוע ללא פחמים.
האם ניתן לעבוד בשני כיווני סיבוב?
כן. קיימת אפשרות לסיבוב בכיוון השעון ובכיוון ההפוך.
מהי חזרתיות המומנט של הכלי?
חזרתיות המומנט היא ±5%, נתון שמאפשר להתייחס לאחידות ההידוק בין מחזורי עבודה.
למה משמשת חוגת בקרת המומנט?
חוגת בקרת המומנט משמשת לבחירת ערך ההידוק במסגרת טווח העבודה של הכלי.
האם בוקסות אימפקט TONE מתאימות לכל תצורה של מפתח מומנט?
התאימות נקבעת לפי ההינע, תצורת הבוקסה והכלי. טבלת המפרט כוללת התאמות למפתחות מסדרות שונות, ולכן יש לאמת את התצורה הספציפית לפני הבחירה.
מתי עשוי להידרש מאריך X-Holder TONE?
המאריך מיועד להוסיף טווח הגעה כאשר נקודת ההידוק נמצאת באזור צר. הוא זמין באורכים של 100 מ״מ ו־200 מ״מ, וההתאמה נקבעת לפי משפחת המפתח ומספר הדגם.
לאילו ברגים מיועדות בוקסות מוט TONE?
הבוקסות מיועדות לברגים מבניים במתיחה מלאה, ובהם A325 ו־A490 במידות אינץ׳ מ־5/8″ עד 1-1/2″, וכן A325M ו־A490M במידות מטריות מ־M16 עד M36.
מהו תפקיד מוט התגובה בבוקסת מוט?
מוט התגובה סופג את מומנט ההתקנה במהלך ההידוק.
כיצד בוחרים אביזר מתאים למפתח עם הינע 1″?
בודקים שהאביזר מיועד להינע בגודל 1″, ולאחר מכן מאמתים את מידת הבורג, סוג הבוקסה והתאימות לדגם הכלי.
האם הטווח נתון גם ביחידות ft-lb וגם ביחידות N-m?
כן. הטווח מוצג כ־250 עד 600 ft-lb וגם כ־350 עד 800 N-m.
מה חשוב לבדוק לפני עבודה בחלל צר?
יש לבדוק את מרחב הגישה, את הצורך בטווח הגעה נוסף, את אורך המאריך ואת התאימות שלו לכלי ולבוקסה.
האם אפשר להשתמש בכל בוקסה עם הכלי?
לא. יש להשתמש בבוקסה בעלת הינע מתאים ולבדוק את התאימות למפתח, למידת הבורג וליישום ההידוק.
למי מתאים פתרון הידוק קומפקטי ונייד?
הפתרון מתאים לצוותים שמבצעים התקנות מבוקרות באתר או בנקודות שבהן נדרשת העברת כלי בין אזורי עבודה, בכפוף להתאמת טווח המומנט והאביזרים.
איך מתחילים לבחור את התצורה המתאימה?
מתחילים מהגדרת ערך המומנט, מידת הבורג, גודל ההינע ותנאי הגישה, ולאחר מכן בודקים את התאימות בין הכלי, הבוקסה והמאריך או מוט התגובה.
